Comhla Ball 3PC Weld Leathnaithe

Úsáideann an comhla liathróid 3PC Weld Extended foircinn leathnaithe butt-weld chun fad táthú breise a sholáthar idir an chomhla comhlacht agus píblíne. Tá na foircinn leathnaithe úsáideach le haghaidh píblínte inslithe, suiteálacha faoi thalamh agus leagan amach píopaí áit a bhfuil gá le fad táthú breise. Soláthraíonn an comhlacht trí phíosa rochtain freisin ar chomhpháirteanna inmheánacha le haghaidh iniúchadh agus athsholáthar tar éis an phíblíne a aonrú.

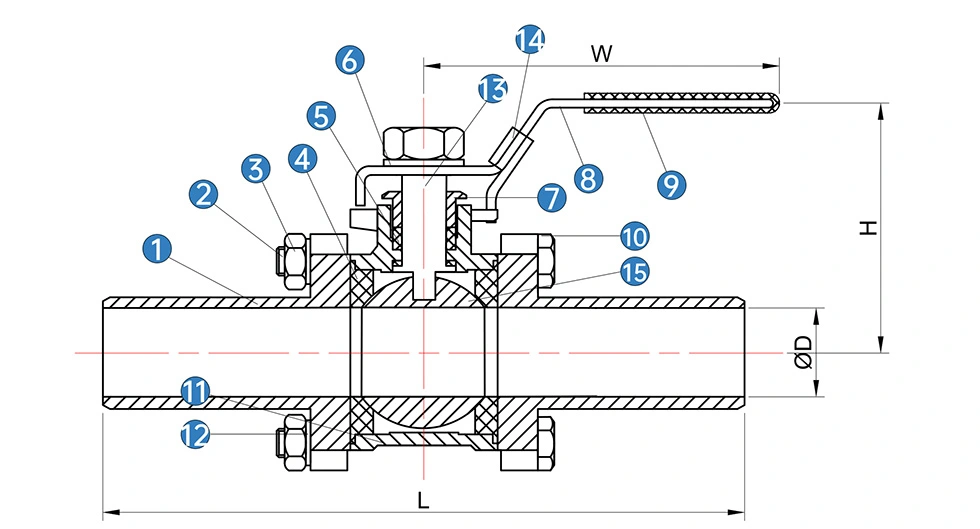

Príomhthoisí

* N: Críochnaíonn an snáithe de réir ANSI B 2.1 NPT
* B: Críochnaíonn an snáithe de réir BS21 BSP

Gnéithe Táirge

1. Críoch Butt-Weld Leathnaithe

Soláthraíonn na foircinn táthaithe leathnaithe spás breise le haghaidh táthú píblíne agus cabhraíonn siad le hobair táthú a choinneáil ar shiúl ón bpríomhlíonra comhlacht comhla. Tá an chumraíocht seo úsáideach le haghaidh píblínte inslithe nó faoi thalamh nuair is gá an comhla a shuíomh lasmuigh den insliú nó in áit inrochtana.

2. Tógáil Trí-Píosa

Ceadaíonn an comhlacht scoilte an comhla a oscailt le haghaidh iniúchta agus cothabhála. Suíocháin, rónta agus inmheánacha eile is féidir rochtain a fháil ar chomhpháirteanna nuair a bhíonn gá le hathsholáthar, rud a laghdóidh an gá atá le tionól iomlán na comhla a athsholáthar.

3. 316 Ábhair Cruach Dhosmálta

Úsáideann an 3PC Ball Valve Weld Extended ASTM A351 CF8M (316) don chomhlacht agus ASTM A182 F316 don liathróid agus don gas. Is é RPTFE (PTFE+15%fv) an suíochán caighdeánach. Is féidir teaglaim ábhar eile a sholáthar de réir na riachtanas coinníollacha seirbhíse.

4. Ceangal Butt-Weld

Leanann foircinn an táthú ceanglais ASME B16.25. Soláthraíonn nasc butt-táthaithe comhpháirteach buan idir an comhla agus píblíne, leis an nós imeachta táthú agus ullmhú píopa arna chinneadh ag an tsonraíocht píopaí is infheidhme.

Táthú agus Suiteáil

Roimh an táthú, seiceáil an méid píopa, toisí deireadh táthú, riocht bevel agus ailíniú. Ba chóir go mbeadh an phíblíne tacaíocht chuí chun ró-ualach a chosc ar an gcomhla le linn na suiteála. Ba cheart nósanna imeachta táthú a leanúint freisin an tsonraíocht tionscadail is infheidhme.

Soláthraíonn na foircinn leathnaithe achar breise idir an limistéar táthú agus inmheánacha na comhla. Táthú cuí agus ba cheart nósanna imeachta rialaithe teasa a leanúint fós chun an suíochán, na rónta agus comhpháirteanna eile atá íogair ó thaobh teasa a chosaint.

Ábhair agus Coinníollacha Oibriúcháin

Tá an comhla sonraithe le haghaidh raon teochta -25 ℃ go 150 ℃ agus brú uasta de 285PSI faoin liosta coinníollacha. Ba cheart teorainneacha oibriúcháin iarbhír a dhearbhú de réir méid comhla, meán, teocht agus an rátáil brú-teocht is infheidhme.

Tá an comhlacht cruach dhosmálta, liathróid F316 agus gas F316 beartaithe do mheáin thionsclaíocha comhoiriúnacha. Suíochán agus séalaithe ba cheart roghnú ábhair a sheiceáil i gcoinne an tsreabháin iarbhír, an teocht agus an brú roimh ordú.

Cigireacht Cáilíochta

Cigireacht Ábhar

Is féidir sainaithint ábhartha agus taifid iniúchta gaolmhara a sholáthar de réir riachtanais ordaithe. Ábhar tá tuarascálacha tástála ar fáil maidir le cumraíochtaí comhla is infheidhme.

Cigireacht Toiseach

Déantar toisí comhla agus gnéithe deireadh táthaithe a sheiceáil i gcoinne na líníochtaí agus na gceanglas táirge sonraithe. Is féidir fad táthaithe, toisí agus riocht ginearálta cóimeála a áireamh le hiniúchadh.

Tástálacha Brú agus Séalaithe

Leanann tástáil agus cigireacht comhla ceanglais API 598. Déantar tástálacha brú agus séalaithe chun an comhlacht comhla agus feidhmíocht séalaithe suíocháin roimh an loingsiú.

Cigireacht Comhla Críochnaithe

Clúdaíonn an t-iniúchadh deiridh cuma comhla, cóimeáil, cosaint deireadh táthaithe agus riocht oibriúcháin. Táirge riachtanach is féidir doiciméid a ullmhú de réir an ordaithe.

Feidhmchláir

Tá an 3PC Ball Valve Weld Extended oiriúnach do phíobáin thionsclaíoch áit a bhfuil nasc táthaithe agus táthú breise fad ag teastáil. I measc na n-iarratas tipiciúla tá próiseáil peitriceimiceach, córais ola agus gáis, fuinneamh teirmeach, cóireáil uisce agus rialú sreabhán tionsclaíoch ginearálta.

Tá an chumraíocht deireadh leathnaithe úsáideach go háirithe nuair a bhíonn insliú píblíne, suiteáil faoi thalamh nó suíomh cuireann leagan amach teorainn leis an spás atá ar fáil timpeall an chomhlachta comhla. Ba cheart oiriúnacht iarratais a dhearbhú bunaithe ar an sonraíocht mheán, brú, teocht agus píblíne.

Pacáistiú

Tá na comhlaí pacáilte le haghaidh iompair onnmhairithe ag baint úsáide as cartáin roctha agus cásanna sraithadhmaid. Is iad na foircinn weld cosanta le linn pacála chun an baol damáiste a laghdú do na dromchlaí bevel agus nasc le linn láimhseála agus loingsiú.

CCanna

1. Cad é an cuspóir atá leis na foircinn weld leathnaithe ar 3PC Ball Valve Weld Extended?

Soláthraíonn na foircinn táthaithe leathnaithe achar táthú breise idir an comhlacht comhla agus an phíblíne. Tá siad úsáideach le haghaidh píblínte inslithe, suiteálacha faoi thalamh agus leagan amach eile nuair is gá an limistéar táthú a shuíomh níos faide ón gcomhlacht comhla.

2. Cén t-ábhar a úsáidtear don chomhla?

Is é ASTM A351 CF8M (316) an t-ábhar comhlacht caighdeánach, agus úsáidtear ASTM A182 F316 don liathróid agus don ghas. Tá an suíochán RPTFE (PTFE+15%fv). Tá ábhair eile ar fáil ach iad a iarraidh.

3. Cén caighdeán a bhaineann leis na foircinn butt-weld?

Sonraítear na foircinn butt-weld de réir ASME B16.25. Ba cheart go leanfadh an nós imeachta táthú deiridh na cinn is infheidhme sonraíocht píblíne nó tionscadail.

4. An féidir an comhla a choinneáil tar éis a shuiteáil?

Tá. Soláthraíonn an comhlacht trí phíosa rochtain ar chomhpháirteanna inmheánacha le haghaidh iniúchta agus athsholáthair. Ní mór don phíblíne a bheith scoite amach agus depressurized roimh chothabháil comhla.

5. Cad iad na teorainneacha brú agus teochta?

Is é 285PSI an brú uasta liostaithe, agus is é an raon teochta -25 ℃ go 150 ℃. An oibríocht iarbhír incheadaithe braitheann coinníollacha ar mhéid na comhla, ar an meán agus ar an rátáil brú-teocht is infheidhme.

6. Cad iad na doiciméid is féidir a sholáthar?

Is féidir tuarascálacha tástála ábhartha agus doiciméadú iniúchta nó táirge is infheidhme a sholáthar de réir na comhla ceanglais chumraíochta agus ordaithe.
