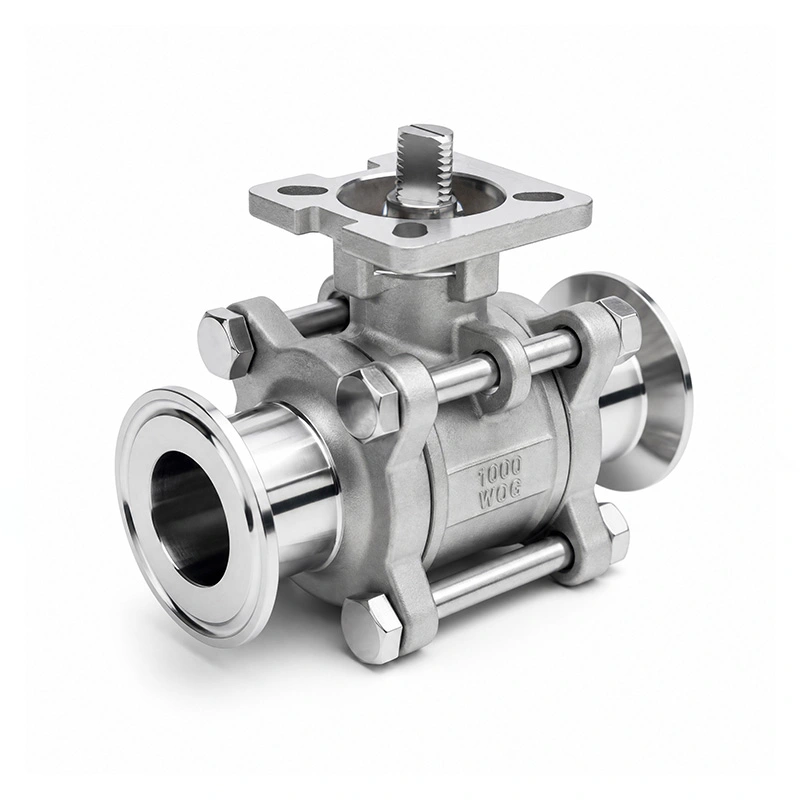

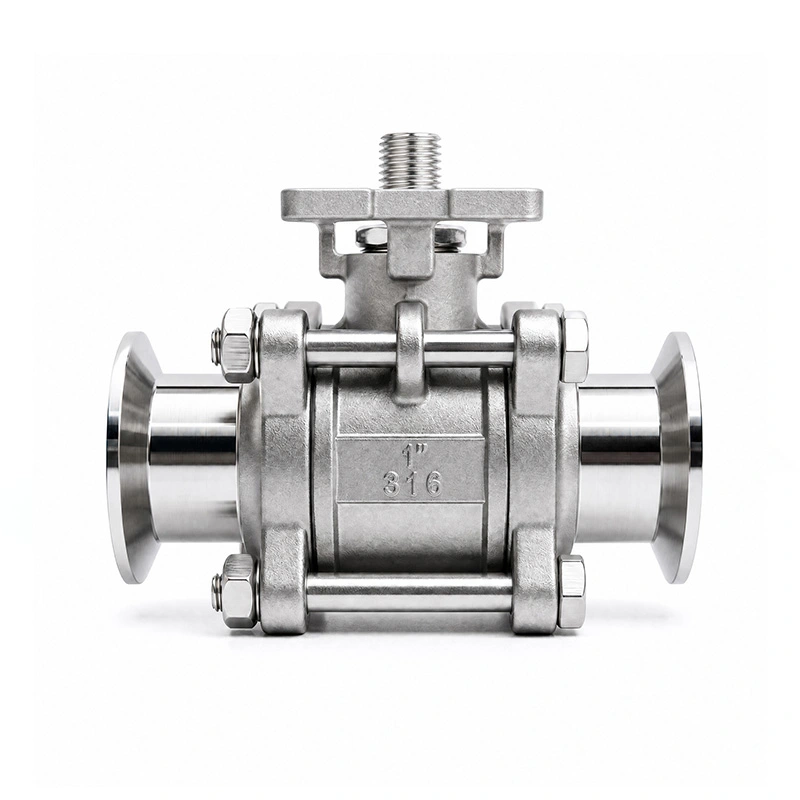

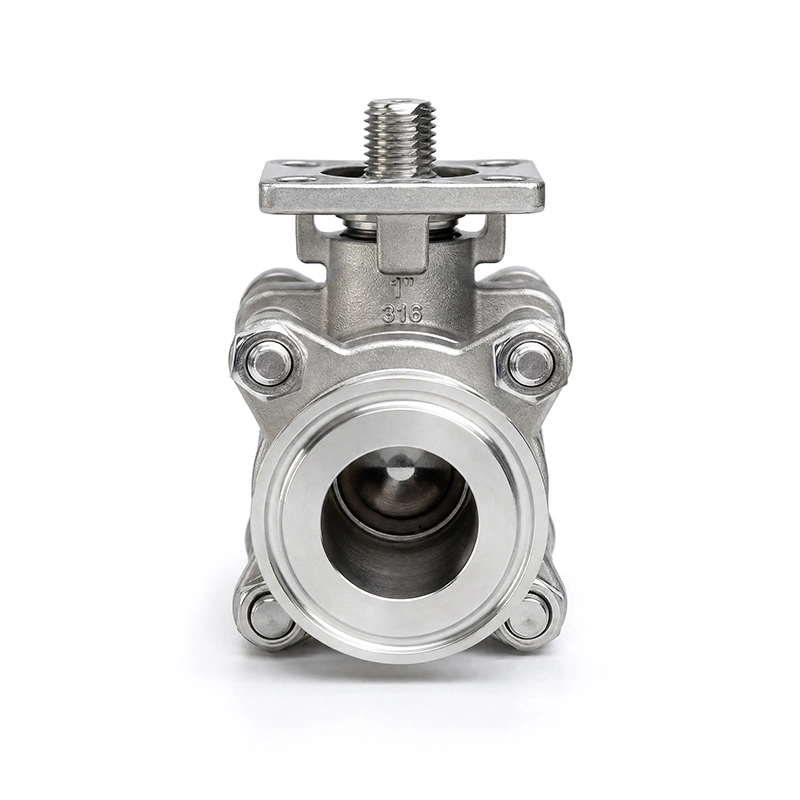

Comhla Liathróid Trí-clamp 3PC atá Ionchamhlaithe go hiomlán le Pad Gléasta ISO 5211

Úsáideann Comhla Liathróid Trí-clamp 3PC go hiomlán Encapsulated le Pad Gléasta ISO 5211 comhlacht comhla trí phíosa le naisc Tri-clamp le haghaidh córais sláintíochta agus píopaí próisis. Soláthraíonn an tógáil trí phíosa rochtain ar chomhpháirteanna inmheánacha tar éis an phíblíne a aonrú, agus soláthraíonn an eochaircheap gléasta ISO 5211 comhéadan caighdeánach le haghaidh suiteáil actuator aeroibrithe nó leictreach. Tá an chumraíocht seo oiriúnach do chórais rialaithe sreabhach ina bhfuil gá le naisc sláintíochta agus oibriú comhla uathoibrithe.

Príomhthoisí

Príomhghnéithe Dearaidh

Tógáil Comhla Trí Phíosa

Tá an comhlacht trí phíosa comhdhéanta de chuid comhla lárnach agus dhá chuid deiridh. Tar éis an píblíne a aonrú i gceart agus an comhla a dhíbhrú, is féidir an comhlacht a oscailt chun comhpháirteanna inmheánacha a iniúchadh nó a athsholáthar. Tá an struchtúr seo úsáideach d'iarratais ina bhfuil gá le cothabháil tréimhsiúil suíocháin, rónta nó páirteanna inmheánacha eile.

Ceangal Trí-clamp

Úsáideann naisc trí-clamp socrú clamp agus gasket in ionad hailt snáithithe nó flanged. Ceadaíonn an modh nasc seo an comhla a shuiteáil nó a bhaint gan an comhla a tháthú go díreach isteach sa phíblíne. Ba cheart an t-ábhar gasket is infheidhme agus na toisí nasc a roghnú de réir mheán an phróisis, an teocht agus an tsonraíocht phíobáin.

Gléasta Actuator ISO 5211

Tá an Comhla Liathróid Trí-clamp 3PC Go hiomlán Incapsulated le Pad Gléasta ISO 5211 deartha le comhéadan gléasta actuator ISO 5211 ar an gcomhla. Ligeann sé seo go bhféadfaí actuators aeroibrithe nó leictreacha comhoiriúnacha a shuiteáil go díreach ar an gcomhla gan a bheith ag brath ar shocrú gléasta traidisiúnta ar leith. Ba cheart roghnú actuator a mheaitseáil leis an méid comhla, chasmhóiminte oibriúcháin agus riachtanais rialaithe an chórais.

316 Comhpháirteanna Wetted Cruach Dhosmálta

Sonraítear an corp mar ASTM A351 CF8M (316), agus sonraítear an liathróid agus an gas mar ASTM A182 F316. Tá na hábhair chruach dhosmálta seo oiriúnach do raon feidhmeanna sreabhach tionsclaíocha ina bhfuil comhoiriúnacht ábhartha agus friotaíocht creimeadh ina bhreithnithe tábhachtacha. Comhcheanglaíonn suíochán RPTFE PTFE le filler 15% agus ba cheart é a mheas i gcoinne an mheánteochta iarbhír agus an teocht oibriúcháin roimh an roghnú.

Feidhmchláir

Is féidir an Comhla Liathróid Trí-clamp 3PC atá Ionchamhlaithe go hiomlán le Pad Gléasta ISO 5211 a úsáid i gcórais phíobáin a dteastaíonn comhla stoptha dhlúth, naisc de stíl sláintíochta agus gníomhnú uathoibrithe roghnach. I measc na réimsí iarratais tipiciúla tá:

Próiseáil Ginearálta Leachtacha

Láimhseáil Sreabhán Ceimiceach

Áiseanna Cóireála Uisce

Déantúsaíocht Thionsclaíoch Éadrom

Córais Píobála Uathoibrithe

Suiteáil agus Oibriú

Suiteáil Trí-clamp

Roimh an tsuiteáil, deimhnigh go bhfuil méid na comhla, toisí nasc, ábhar gasket agus riachtanais brú-teocht ag teacht le sonraíocht na píblíne. Cuir an comhla idir na naisc cúplála Trí-clamp, suiteáil an gasket cuí agus daingnigh an comhpháirteach leis an clamp. Ba cheart an nasc a sheiceáil le haghaidh ailíniú ceart sula gcuirtear brú ar an gcóras.

Suiteáil Actuator

Soláthraíonn ceap gléasta ISO 5211 an comhéadan do ghníomhairí aeroibrithe nó leictreacha comhoiriúnacha. Seiceáil patrún gléasta an actuator, toisí an tseafta agus an chasmhóimint oibriúcháin riachtanach roimh shuiteáil. Ba cheart an actuator a shuiteáil agus a choigeartú de réir threoracha an mhonaróra comhla agus actuator.

Cothabháil

Sula ndéantar cothabháil, leithlisigh an comhla ón bpíblíne agus scaoil gach brú iarmharach. Ceadaíonn an tógáil trí phíosa an comhlacht comhla a oscailt chun iniúchadh a dhéanamh ar na comhpháirteanna liathróid, suíocháin, gas agus séalaithe. Cuir páirteanna oiriúnacha in ionad na gcomhpháirteanna caite agus seiceáil riocht séalaithe agus oibriúcháin na comhla sula gcuirtear ar ais chuig seirbhís í.

Breithnithe Roghnúcháin

Agus an comhla seo á roghnú agat le haghaidh córas píobaireachta nua, smaoinigh ar an meán oibriúcháin, brú, teocht, méid an phíobáin, toisí an cheangail agus an modh gníomhaithe riachtanach. Ba cheart suíochán na comhla agus na hábhair ina saothraítear rónta a sheiceáil le haghaidh comhoiriúnacht le sreabhach an phróisis. Maidir le hiarratais uathoibrithe, ba cheart an actuator a roghnú de réir chasmhóiminte oibriúcháin na comhla agus riachtanais rialaithe an chórais.

CCanna

C1: Cad a úsáidtear le haghaidh Comhla Liathróid Trí-clamp 3PC go hiomlán Encapsulated le ISO 5211 Pad Gléasta?

Úsáidtear Comhla Liathróid Trí-clamp 3PC atá Ionchamhlaithe go hiomlán le Pad Gléasta ISO 5211 le haghaidh rialú sreabhán ar / as i gcórais phíobáin ina bhfuil gá le corp comhla trí phíosa, nasc Trí-clamp agus comhéadan gléasta actuator. Is féidir é a chumrú le haghaidh oibriú láimhe nó a chomhcheangal le actuator aeroibrithe nó leictreach oiriúnach le haghaidh rialú uathoibrithe.

C2: Cad a sholáthraíonn an eochaircheap gléasta ISO 5211?

Soláthraíonn an eochaircheap gléasta ISO 5211 comhéadan gléasta actuator caighdeánaithe. Is féidir actuators aeroibrithe nó leictreacha comhoiriúnacha a shuiteáil de réir toisí gléasta ISO 5211 is infheidhme, faoi réir mhéid an actuator agus ceanglais chasmhóiminte comhla.

C3: Cad iad na buntáistí a bhaineann leis an tógáil trí phíosa?

Soláthraíonn an tógáil trí phíosa rochtain ar chomhpháirteanna inmheánacha na comhla tar éis don phíblíne a bheith scoite amach agus depressurized. Is féidir leis seo iniúchadh agus athsholáthar suíocháin, rónta agus comhpháirteanna inseirbhíse eile a shimpliú i gcomparáid le corp aon-phíosa atá faoi iamh go hiomlán.

C4: Cad iad na hábhair a úsáidtear don chomhla seo?

Is é ASTM A351 CF8M (316) an corp, agus ASTM A182 F316 an liathróid agus an gas. Tá an suíochán RPTFE (PTFE+15%fv). Tá cumraíochtaí ábhar eile ar fáil ach iad a iarraidh.

C5: An féidir an comhla seo a úsáid le actuators aeroibrithe nó leictreacha?

Tá. Tá an comhéadan gléasta ISO 5211 deartha le haghaidh suiteáil actuator. Ba cheart an actuator cuí a roghnú de réir mhéid na comhla, chasmhóiminte oibriúcháin, brú, teocht agus riachtanais an chórais rialaithe.

C6: Cad ba cheart a sheiceáil roimh ordú?

Deimhnigh an méid comhla riachtanach, toisí nasc, brú oibriúcháin, teocht, meán próisis, ábhar suíocháin agus modh actú. I gcás córais uathoibrithe, ba cheart patrún gléasta an actuator agus an chasmhóimint riachtanach a dhearbhú freisin.
