Comhla Cruinneog Flanged Caighdeánach ANSI

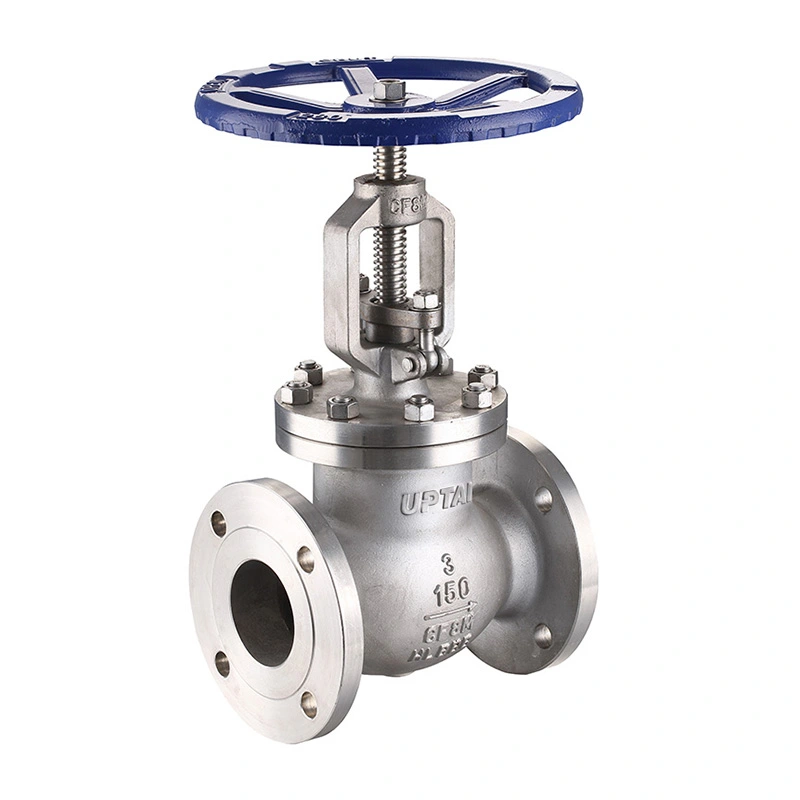

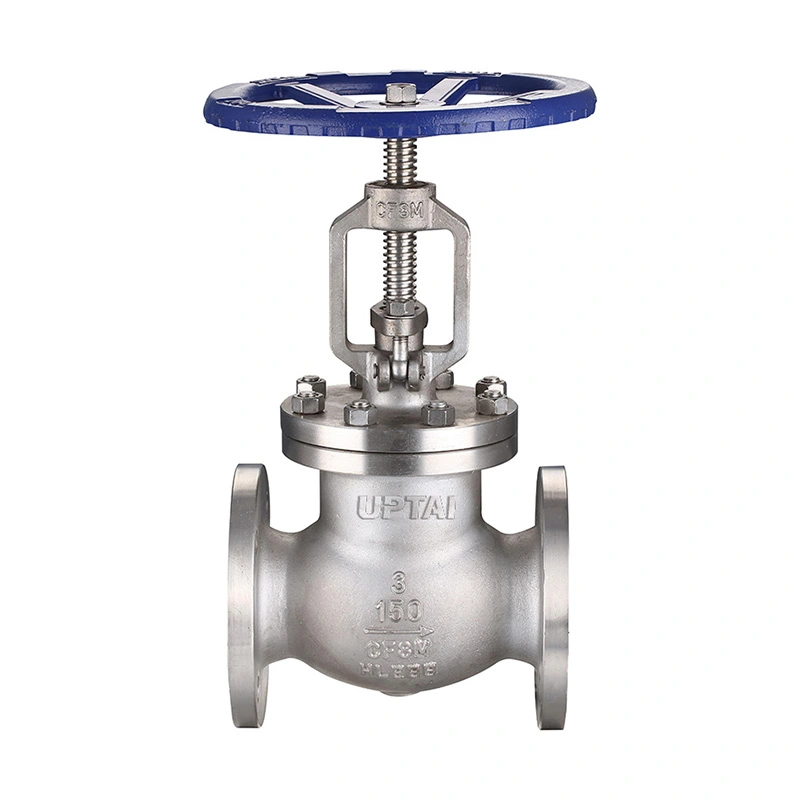

Is comhla cruinne cruach dhosmálta Aicme 150 é Comhla Globe Flanged ANSI le haghaidh píopaí tionsclaíocha ina bhfuil gá le rialáil sreafa agus múchadh. Gluaiseann a diosca i dtreo agus ar shiúl ón suíochán chun an limistéar sreafa a athrú, rud a fhágann go bhfuil an comhla oiriúnach d'iarratais a dteastaíonn coigeartú sreabhadh níos rialaithe ná comhla leithlisithe simplí.

Soláthraíonn Shangtai an comhla seo le foircinn flanged atá comhoiriúnach le RF agus oibriú roth láimhe. Áiríonn an chumraíocht atá ar fáil ábhair choirp agus diosca CF8/CF8M, gais F304/F316, agus na roghanna suíocháin liostaithe. Tá an comhla ar fáil i méideanna ó 2" go 18" le haghaidh píobaireachta tionsclaíoch agus trealamh próiseála.

Príomhthoisí

Dearadh Comhla

Diosca agus Suíochán

Gabhann an diosca feadh ais na comhla agus dúnann sé i gcoinne an suíocháin chun sreabhadh a stopadh. Méadaíonn ardú an diosca an sliocht sreafa, agus é a ísliú laghdaítear nó dúnann sé an sliocht. Ligeann an ghluaiseacht líneach seo an chomhla a úsáid le haghaidh seirbhíse smeartha agus stoptha araon.

Ábhair Cruach Dhosmálta

Tá an corp agus an diosca ar fáil in ASTM A351 CF8 nó CF8M. I measc na roghanna gas tá ASTM A182 F304 agus F316. Is iad na hábhair suíocháin shonraithe ná ASTM A182 F304 agus ASTM A351 CF8M le Stellite 6. Ba cheart go mbeadh an teaglaim ábhar roghnaithe ag teacht le meán an phróisis agus leis an teocht oibriúcháin.

Oibriú roth láimhe

Soláthraíonn an roth láimhe rialú láimhe ar shuíomh an diosca. Is féidir an comhla a oscailt, a dhúnadh nó a choigeartú go dtí suíomh idirmheánach de réir riachtanas an phróisis. Má éiríonn an roth láimhe deacair a oibriú, níor cheart go gcuirfí iallach ar an gcomhla.

Ceangal Flanged

Úsáideann an comhla foircinn flanged atá comhoiriúnach le RF chun nascadh le flanges píblíne meaitseála. Is é ASME B16.5 an caighdeán nasctha sonraithe, agus leanann an ghné aghaidh le duine an ceanglas liostaithe ASME B16.10.

Ceadaíonn suiteáil flanged an comhla a bhaint as an bpíblíne gan an píopa a ghearradh. Roimh an tsuiteáil, seiceáil an méid flange, rang brú, gasket, bolting agus gné aghaidh le duine. Ba cheart an píblíne a ailíniú i gceart chun ró-ualach meicniúil a sheachaint ar an gcomhla.

Brú agus Teocht

Tá an comhla sonraithe mar CL150 le brú oibre uasta de 285 PSI. Athraíonn an rátáil brú-teocht de réir an ábhair agus an teocht oibriúcháin, agus mar sin ní mór na coinníollacha seirbhíse iarbhír a mheas nuair a bhíonn an comhla á roghnú.

Is é an raon teochta atá liostaithe ná -29°C go +120°C. Tá an suíochán agus comhpháirteanna ina saothraítear rónta eile tábhachtach go háirithe nuair a úsáidtear an comhla in aice leis na teorainneacha teochta.

Maidir le seirbhís gaile, uisce te, ola, gáis agus ceimiceacha, ba cheart an teocht mheán, an brú agus an comhoiriúnacht ábhartha a sheiceáil i gcoinne na cumraíochta comhla roghnaithe.

Seirbhís NACE

Áiríonn an tsonraíocht NACE MR0175 / ISO 15156. I gcás ina bhfuil an chomhla beartaithe le haghaidh feidhmeanna géarsheirbhíse, ní mór do na gráid ábhartha agus na ceanglais NACE infheidhme na coinníollacha seirbhíse iarbhír a mheaitseáil.

I gcás iarratas den sórt sin, féadfaidh sonraíocht an tionscadail ceanglais maidir le riocht ábhartha, cruas, cigireacht agus doiciméadacht tacaíochta a shainiú freisin.

Feidhmchláir

Línte Gaile agus Fóntais:Úsáidtear é le haghaidh coigeartú sreafa agus múchadh i bpíopaí gaile, comhdhlútháin agus fóntais.

Ola agus Gás:Úsáidtear é i línte próisis agus fóntais nuair is gá rialú sreafa láimhe nó leithlisiú.

Córais Peitriceimiceach:Oiriúnach do shreabháin ola, gháis agus phróisis chomhoiriúnacha nuair is gá sníomh nó múchadh.

Cóireáil Uisce:Úsáidtear é i bpíopaí próisis agus fóntais chun meáin comhoiriúnacha uisce agus leachtacha a rialú.

Giniúint Cumhachta:Infheidhme maidir le píopaí cúnta agus fóntais roghnaithe laistigh den raon sonraithe brú agus teochta.

Píobáil Ghinearálta Tionsclaíoch:Úsáidtear é ar threalamh próisis, córais caidéil agus píblínte eile a dteastaíonn coigeartú sreabhadh láimhe orthu.

Roghnú agus Suiteáil

Tosaíonn roghnú comhla leis an méid píopa, rang brú, meán, brú oibriúcháin agus teocht. Roghnaítear na hábhair coirp, diosca, gas agus suíocháin ansin de réir na gcoinníollacha seirbhíse.

Maidir le hiarratais athsholáthair, ba cheart an méid comhla atá ann cheana féin, toisí flange, fad aghaidh le duine agus socrú oibriúcháin a chur i gcomparáid leis an gcomhla nua roimh ordú.

Le linn na suiteála, coinnigh aghaidheanna an flange glan agus bain úsáid as an gasket agus an bolting sonraithe. Tar éis an comhla a shuiteáil, seiceáil an oibríocht roth láimhe agus deimhnigh gur féidir leis an diosca taisteal trína raon iomlán gan friotaíocht neamhghnácha.

Tástáil agus Cigireacht

Cigireacht Ábhar

Déantar ábhair choirp agus Baile Átha Troim a sheiceáil i gcoinne na ngrád sonraithe agus faisnéis an ordaithe. Is féidir taifid ábhartha a sholáthar nuair is gá.

Cigireacht Toiseach

Déantar toisí duine le duine, toisí flange agus príomhthoisí meaisínithe eile a sheiceáil i gcoinne na sonraíochta táirge is infheidhme.

Tástáil Brú agus Suíochán

Déantar tástálacha bhlaosc agus suíocháin de réir na gceanglas iniúchta sonraithe. Is féidir torthaí tástála agus critéir glactha a dhoiciméadú de réir na gceanglas ordaithe.

Cigireacht Deiridh

Roimh an loingsiú, déantar an comhla a sheiceáil le haghaidh riocht an chomhlachta, dromchlaí flange, oibriú roth láimhe, marcálacha aitheantais agus cóimeáil iomlán.

Pacáistiú

Cosnaítear aghaidheanna flange agus dromchlaí ceangail eile sula ndéantar iad a phacáil. Tá an comhla pacáilte de réir a mhéid agus a modh loingseoireachta chun an baol tionchair agus éillithe a laghdú le linn iompair.

Is féidir cartáin, ábhair chosanta agus cásanna sraithadhmaid a áireamh i bpacáistiú onnmhairithe de réir toisí na comhla agus riachtanais iompair. Is féidir marcanna táirge agus doiciméid loingseoireachta a ullmhú de réir an ordaithe.

CCanna

C1: Cad dó a úsáidtear Comhla Globe Flanged Caighdeánach ANSI?

Úsáidtear Comhla Globe Flanged Caighdeánach ANSI chun sreabháin comhoiriúnacha i bpíopaí tionsclaíocha a rialáil agus a dhúnadh. Ceadaíonn an dearadh diosca-agus-suíochán an sliocht sreafa a choigeartú le linn oibriú, rud a fhágann go bhfuil sé oiriúnach d'iarratais ina bhfuil gá le rialú sreafa.

C2: Cad é an difríocht idir comhla cruinne agus comhla geata?

Úsáideann comhla cruinne diosca a ghluaiseann i dtreo an suíocháin agus a úsáidtear go coitianta le haghaidh sracfhéachaint agus coigeartú sreafa. Gluaiseann comhla geata an geata ar shiúl ón gcosán sreafa agus úsáidtear é go ginearálta le haghaidh aonrú seachas sracaireacht leanúnach.

C3: Cén fáth a n-úsáidtear foircinn flanged ar an gcomhla seo?

Soláthraíonn foircinn flange nasc bolted leis an bpíblíne agus ligeann siad an comhla a bhaint le haghaidh cothabhála gan an píopa a ghearradh. Úsáidtear iad go coitianta ar chórais phíobáin thionsclaíocha ina bhfuil gá le toisí caighdeánaithe flange.

C4: Cad iad na hábhair atá ar fáil?

Áiríonn an chumraíocht liostaithe CF8/CF8M don chorp agus don diosca, F304/F316 don ghas, agus na roghanna sainithe d’ábhar suíocháin. Is féidir ábhair eile a mheas de réir an mheáin oibriúcháin agus an teocht.

C5: An féidir an comhla a úsáid le haghaidh gaile?

Sea, ar choinníoll go bhfuil an brú, an teocht agus an chumraíocht ábhartha laistigh de na teorainneacha oibriúcháin sonraithe. Ba cheart na hábhair suíochán agus séalaithe a sheiceáil le haghaidh na gcoinníollacha gaile iarbhír.

C6: Cén fhaisnéis is gá chun an comhla ceart a roghnú?

Áirítear le faisnéis thábhachtach méid píopa, aicme brú, caighdeán flange, meán, brú oibriúcháin, teocht, ceanglais ábhartha agus aon riachtanais NACE nó tionscadail ar leith.

C7: Conas ba chóir an comhla a choinneáil?

Seiceáil an roth láimhe, an gas, an limistéar pacála, an nasc flange agus an riocht ina saothraítear rónta le linn gnáthchothabhála. Má tharlaíonn sceitheadh ​​nó friotaíocht oibriúcháin neamhghnácha, leithlisigh agus díbrúigh an phíblíne roimh iniúchadh.
