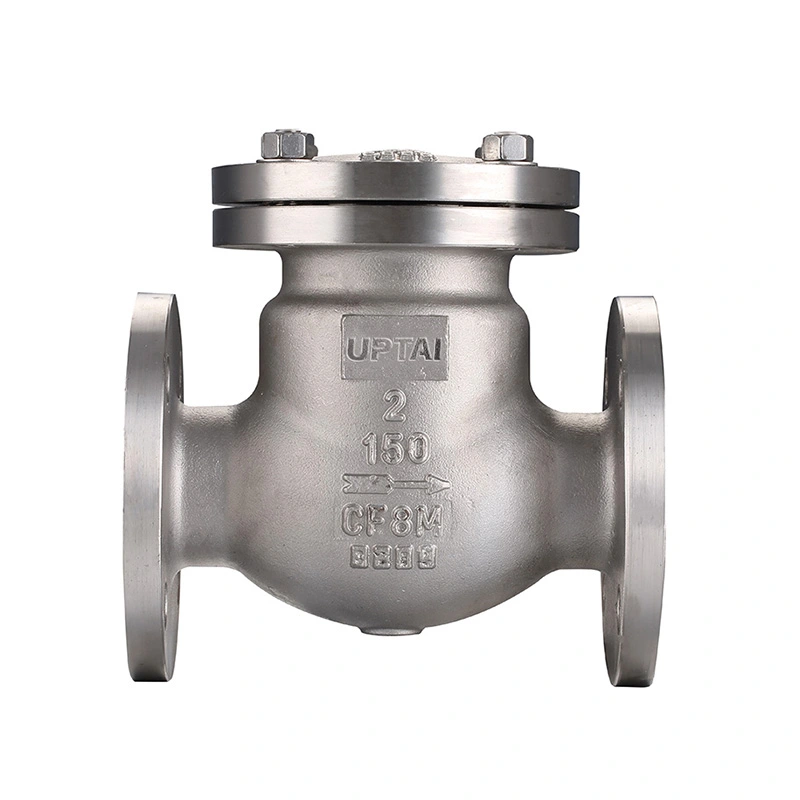

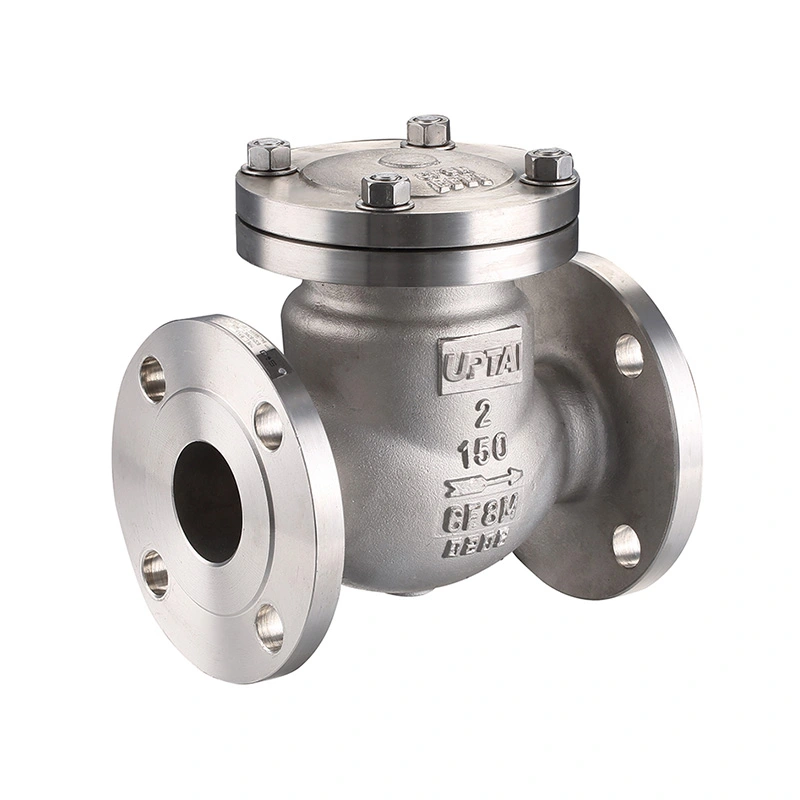

Comhla Seiceála Swing Aicme 150 ANSI

An Comhla Seiceála Swing Is comhla neamh-aischurtha é ANSI Class 150 le diosca insí chun treo an tsreafa a rialú i bpíopaí tionsclaíocha. Gluaiseann an diosca le sreabhadh an phróisis agus dúnann sé nuair a thiteann nó a aisiompaíonn an sreabhadh. Níl aon actuator seachtrach ag teastáil le haghaidh oibriú gnáth.

Tá an comhla seo ar fáil le haghaidh uisce comhoiriúnach, gaile, ola, gás, uisce farraige agus sreabhán tionsclaíoch. Úsáideann an chumraíocht shonraithe cruach dhosmálta CF8M don chorp agus don diosca agus F316 don suíochán. Ba cheart go mbeadh roghnú comhla bunaithe ar an meán iarbhír, brú, teocht, méid píopa agus socrú suiteála.

Príomhthoisí

Tógáil Comhla

Is éard atá sa chomhla go príomha comhlacht, diosca insí, suíochán, meicníocht hinge agus comhpháirteanna séalaithe. Tá an diosca suite taobh istigh den chorp agus rothlaíonn sé timpeall a inse le linn oibriú. Ligeann an socrú seo don chomhla oscailt le sreabhadh ar aghaidh agus filleadh ar an suíochán nuair a athraíonn an riocht sreafa.

Diosca insí

Gluaiseann an diosca ar shiúl ón suíochán de réir mar a shreabhann an meán tríd an gcomhla. Nuair a laghdaíonn an sreabhadh chun tosaigh, bogann an diosca ar ais i dtreo an ionaid dúnta. Bíonn tionchar ag treoluas sreafa, suíomh suiteála agus céimseata inmheánach na comhla ar ghluaiseacht an diosca.

Suíochán agus Dromchla Séalaithe

Is é ASTM A182 F316 an t-ábhar suíocháin liostaithe. Cruthaíonn na dromchlaí séalaithe suíocháin agus diosca an comhéadan múchta nuair a dhúnann an chomhla. Ba cheart a riocht a sheiceáil le linn cothabhála má thugtar faoi deara sceitheadh ​​nó dúnadh neamhghnácha.

Treo Sreabhadh agus Suiteáil

Ba chóir an comhla a shuiteáil de réir an treo sreafa atá marcáilte ar an gcomhlacht. Sula ndéantar é a shuiteáil, seiceáil an saighead, na toisí nasc agus an imréiteach atá ar fáil timpeall na comhla. Caithfidh go leor spáis a bheith ag an diosca chun gluaiseacht trína raon oibriúcháin gan dul i dteagmháil leis an bpíobán nó leis an trealamh mórthimpeall.

Suiteáil Cothrománach

Úsáidtear suiteáil chothrománach go coitianta le haghaidh comhlaí seiceála swing. Ba chóir an comhla a shuíomh ionas gur féidir leis an diosca bogadh go saor agus filleadh ar an suíochán nuair a thagann laghdú ar an sreabhadh chun tosaigh.

Suiteáil Ingearach

Braitheann suiteáil ingearach ar dhearadh na comhla agus ar an treo sreafa. Ba cheart go gceadódh an suiteáil an diosca a dhúnadh i gceart faoi na coinníollacha sreafa iarbhír. Ba cheart an tsamhail shonrach agus an socrú píblíne a dhearbhú roimh shuiteáil.

Ceangal Píblíne

Áirítear sa tsonraíocht naisc liostaithe snáitheanna NPT agus BSP. Ba cheart go n-úsáidfeadh an píopa cúplála nó an feisteas an tsonraíocht snáithe comhfhreagrach. Le linn na suiteála, seachain fórsa géaraithe iomarcach a d'fhéadfadh damáiste a dhéanamh don chomhlacht comhla nó don nasc snáithithe.

Saintréithe Sreabhadh agus Brú

Nuair a bhíonn an comhla oscailte, bogann an diosca ar shiúl ón sliocht sreabhadh. Braitheann an titim brú tríd an gcomhla ar a mhéid, a sliocht inmheánach, a ráta sreafa agus airíonna meánacha. Maidir le córais ard-sreafa, ba cheart méid comhla a roghnú de réir an ráta sreafa riachtanach seachas méid an phíobáin ina n-aonar.

Is é CL150 an rang brú liostaithe, le brú uasta de 285 PSI. Féadfaidh an brú oibre incheadaithe athrú de réir teochta agus ábhair, mar sin ba cheart an brú oibriúcháin agus an teocht a sheiceáil in éineacht leis an rátáil brú-teocht is infheidhme.

I gcás línte urscaoilte caidéil agus córais eile le coinníollacha sreafa athraitheacha, ba cheart freagairt na comhla a mheas mar chuid den dearadh píblíne iomlán. Is féidir le hathruithe meara ar shreabhadh cur isteach ar ghluaiseacht diosca agus ar bhrú an chórais.

Cúrsaí Casúr Uisce

D'fhéadfadh casúr uisce tarlú nuair a stoptar sreabhach ag sileadh nó nuair a athraíonn sé treo go tapa. Is féidir le comhla seiceála cur le brú-borrtha má dhúnann an diosca agus sreabhadh suntasach fós ag bogadh tríd an bpíblíne.

Braitheann déine an borrtha brú ar fhachtóirí cosúil le treoluas sreafa, fad píopa, airíonna sreabhach, tréithe dúnta comhla agus oibriú caidéil. I gcás gur ábhar imní é casúr uisce, ba cheart an comhla seiceála agus an córas píobáin iomlán a mheas le chéile.

Féadfar cumraíochtaí mall-dhúnta, maolaithe nó frithmheáchain a mheas do chórais a dteastaíonn gluaiseacht diosca níos rialaithe uathu. Braitheann an struchtúr cuí ar na coinníollacha píblíne iarbhír agus riachtanais an tionscadail.

Ábhair agus Coinníollacha Seirbhíse

Is iad ASTM A351 CF8M (316) an comhlacht sonraithe agus ábhair diosca, agus ASTM A182 F316 an suíochán. Tá na hábhair seo oiriúnach do go leor feidhmeanna tionsclaíocha ina bhfuil cruach dhosmálta ag luí le meán an phróisis.

Ba cheart comhoiriúnacht ábhair a sheiceáil i gcoinne comhdhéanamh sreabhach iarbhír, tiúchan, teocht agus brú. D’fhéadfadh go mbeadh gá le breithniú breise a dhéanamh ar nochtadh clóiríd agus ar choinníollacha creimthe le seirbhís uisce farraige agus ceimiceach.

Tá roghanna ábhar eile ar fáil ach iad a iarraidh. Le haghaidh iarratais speisialta, ba cheart an comhlacht riachtanach, an diosca agus na hábhair suíocháin a dhearbhú roimh tháirgeadh.

Feidhmchláir tipiciúla

Píobáil Scaoilte Caidéil:Úsáidtear le sruth na gcaidéal chun sreabhadh droim ar ais a theorannú nuair a stopann an caidéal nó nuair a athraíonn na coinníollacha oibriúcháin.

Cóireáil Uisce:Feidhmeach i línte uisce agus próisis chomhoiriúnacha ina bhfuil gá le rialú sreafa aontreo uathoibríoch.

Píopaí Peitriceimiceach:Úsáidtear é le sreabháin comhoiriúnacha ola, gáis agus próisis laistigh de na teorainneacha sonraithe brú, teochta agus ábhair.

Córais Cumhachta agus Fóntais:Oiriúnach do línte roghnaithe uisce, fóntais agus próisis nuair is gá an sreabhadh droim ar ais a rialú.

Córais Uisce Farraige:Is féidir cumraíochtaí cruach dhosmálta a mheas i gcás ina bhfuil an t-ábhar oiriúnach do na coinníollacha uisce farraige iarbhír.

Píobáil Ghinearálta Tionsclaíoch:Úsáidtear é ar línte trealaimh agus próisis nuair a bhíonn feidhm neamh-aischurtha féinoibrithe ag teastáil.

Treoir Roghnúcháin

Le haghaidh luachan agus athbhreithniú teicniúil, cuir an méid ainmniúil, rátáil brú, cineál nasc, treoshuíomh suiteála, meán, brú oibriúcháin, teocht agus ceanglais ábhartha ar fáil. Ba cheart coinníollacha seirbhíse speisialta amhail uisce farraige, meáin chreimneach nó casúr uisce a shainaithint freisin.

Tástáil agus Cigireacht

Is é an caighdeán deartha agus déantúsaíochta sonraithe ná ASME B16.34, agus tá API 598 liostaithe le haghaidh tástála agus iniúchta. Is féidir leis an nós imeachta iniúchta is infheidhme an comhlacht comhla, limistéir séalaithe, toisí agus feidhmíocht brú a chlúdach.

Tástáil Bhlaosc

Seiceann an tástáil bhlaosc teorainn brú na comhla cóimeáilte faoi na coinníollacha tástála sonraithe. Ba cheart go leanfadh an brú tástála agus an t-am sealbhaíochta na ceanglais iniúchta is infheidhme.

Tástáil Sceitheadh ​​Suíochán

Seiceálann an tástáil suíocháin cibé an gcomhlíonann an comhla dúnta na critéir sonraithe um ghlacadh sceitheadh. Braitheann na coinníollacha tástála ar an gcaighdeán is infheidhme agus ar shonraíocht na comhla.

Cigireacht Deiridh

Is féidir seiceálacha tríthoiseach, cigireacht nasc, riocht an dromchla, marcanna aitheantais agus gluaiseacht oibriúcháin a áireamh san iniúchadh deiridh. Is féidir taifid iniúchta riachtanacha nó doiciméadú ábhartha a sholáthar de réir na gceanglas ordaithe.

Oibriú agus Cothabháil

Roimh choimisiúnú, seiceáil treoshuíomh na comhla, treo sreafa agus glaineacht an phíblíne. Is féidir le cáithníní eachtracha a fhágtar sa phíblíne difear a dhéanamh ar an diosca nó ar an dromchla séalaithe le linn oibriú.

Le linn seirbhíse, ba cheart imscrúdú a dhéanamh ar thorann neamhghnách, creathadh, gluaiseacht diosca arís agus arís eile nó sreabhadh droim ar ais. Féadfaidh na coinníollacha seo a bheith bainteach le treoluas sreafa, suiteáil, méid comhla nó athruithe sa chóras oibriúcháin.

Sula ndéantar iniúchadh nó cothabháil, leithlisigh agus díbhrúigh an phíblíne. Seiceáil an diosca, meicníocht insí, dromchla suíocháin agus nasc coirp le haghaidh caitheamh, taiscí nó damáiste. Comhpháirteanna a athsholáthar nuair nach gcomhlíonann a riocht na ceanglais chothabhála is infheidhme a thuilleadh.

CCanna

C1: Cad é Comhla Seiceála Swing ANSI Class 150?

Comhla Seiceála Swing Is comhla seiceála diosca insí é ANSI Class 150 le rátáil brú Aicme 150. Úsáideann sé sreabhadh an phróisis chun an diosca a oscailt agus dúnann sé nuair a laghdaíonn nó a aisiompaíonn an sreabhadh, rud a fhágann go bhfuil sé oiriúnach le haghaidh frithshreabhadh a chosc go huathoibríoch i bpíopaí tionsclaíocha comhoiriúnacha.

C2: An dteastaíonn actuator le comhla seiceála swing?

Feidhmíonn an diosca go huathoibríoch de réir na gcoinníollacha sreafa agus brú sa phíblíne. Níl aon actuator aeroibrithe, leictreach nó hiodrálach ag teastáil le haghaidh oibriú gnáth-chomhla seiceála.

C3: Cén fhaisnéis is gá nuair a bhíonn comhla seiceála swing á roghnú agat?

Áirítear ar an bpríomhfhaisnéis méid píopa, rang brú, cineál nasc, treo suiteála, meán, brú oibriúcháin, teocht, ceanglais ábhartha agus aon cheanglais speisialta a bhaineann le creimeadh, casúr uisce nó cigireacht.

C4: An féidir tógáil cruach dhosmálta a úsáid le haghaidh uisce farraige?

Is féidir é a mheas le haghaidh iarratais oiriúnacha uisce farraige, ach ba cheart comhoiriúnacht ábhair a mheas bunaithe ar thiúchan clóiríd, teocht, coinníollacha sreafa agus fachtóirí creimeadh eile. Ba cheart an grád cruach dhosmálta a dhearbhú roimh roghnú.

C5: Cad is féidir a bheith ina chúis le sreabhadh droim ar ais tar éis an comhla a shuiteáil?

I measc na gcúiseanna a d’fhéadfadh a bheith ann tá treo suiteála mícheart, diosca nach féidir a bhogadh go saor, dromchlaí séalaithe damáiste, ábhar eachtrach taobh istigh den chomhla, méid neamhoiriúnach nó coinníollacha oibriúcháin lasmuigh den raon atá beartaithe. Ba cheart an comhla agus an phíobán máguaird a iniúchadh tar éis don chóras a bheith scoite amach go sábháilte.

C6: An féidir an comhla a úsáid le haghaidh meáin ardteochta?

Is é an raon teochta liostaithe -25 ℃ go 150 ℃. Ba cheart úsáid iarbhír ag teocht ardaithe a sheiceáil i gcoinne an rátáil brú-teocht agus comhoiriúnacht an chomhlachta, an diosca agus na n-ábhar suíocháin leis an meán.

C7: An bhfuil ábhair eile ar fáil?

Tá. Tá cumraíochtaí ábhar eile ar fáil ach iad a iarraidh. Ba cheart an t-ábhar riachtanach a shonrú de réir na gcoinníollacha meánacha, brú, teochta, creimeadh agus ceanglais an tionscadail is infheidhme.
