Comhlaí Liathróid Flange

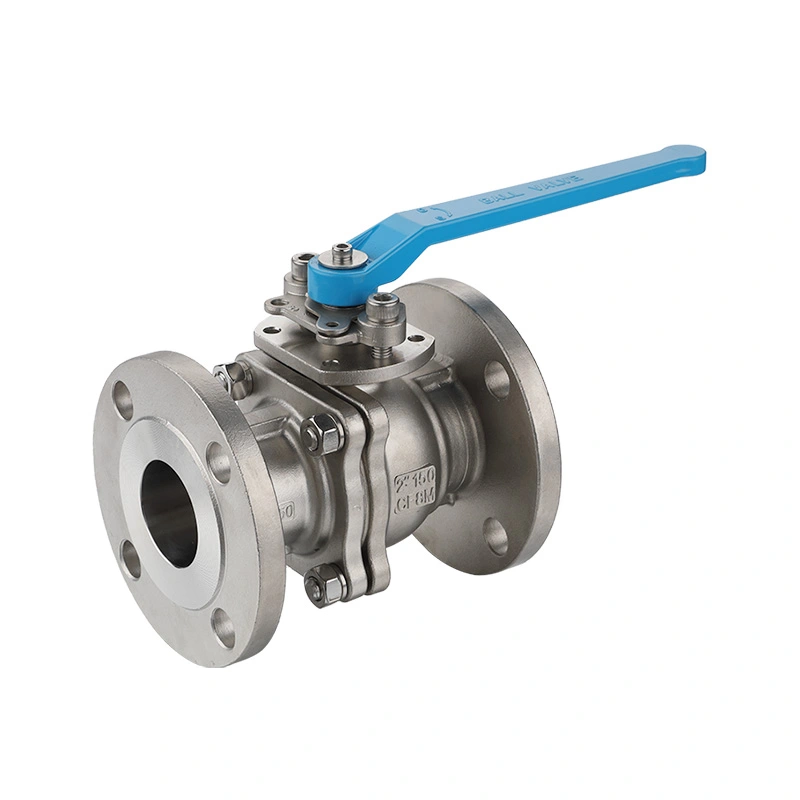

Comhla Liathróid Flanged Cruach Dhosmálta ANSI 150LB
Tá Comhla Ball Flanged Cruach Dhosmálta Shangtai ANSI 150LB deartha agus monaraithe go docht de réir caighdeáin ANSI B16.34 agus API 608. Le gas frithshéidte agus struchtúr gairmiúil frithstatach, cuireann sé cosc go héifeachtach ar astú gas faoi róbhrú agus cuireann sé deireadh le rioscaí spréach statach.
Is comhla liathróid cruach dhosmálta é Comhla Liathróid Flanged Cruach Dhosmálta ANSI 150LB le naisc deiridh flanged, atá deartha le haghaidh córais píopaí ag baint úsáide as rang brú ASME Class 150. Úsáideann sé liathróid rothlach ceathrú cas chun sreabhadh na sreabhán comhoiriúnach a thosú nó a stopadh agus úsáidtear é go coitianta le haghaidh aonrú ar / as i gcórais phíopaí tionsclaíocha.
Tagraíonn ANSI 150LB don rang brú ASME Class 150. Braitheann an brú oibre incheadaithe iarbhír ar mhéid na comhla, ábhar, teocht oibriúcháin agus rátáil brú-teocht is infheidhme. Soláthraíonn tógáil cruach dhosmálta comhlacht comhla creimeadh-resistant agus is féidir é a shonrú le hábhair cosúil le 304 nó 316 cruach dhosmálta de réir an iarratais.
Ceadaíonn an nasc flanged an comhla a boltáil go díreach le flanges píblíne a mheaitseáil, ag soláthar modh nasctha praiticiúil do chórais píopaí tionsclaíocha agus ag éascú iniúchadh nó cothabháil sa todhchaí. Soláthraíonn meicníocht na comhla liathróid oibríocht tapa ceathrú cas chun an píblíne a oscailt agus a dhúnadh.
Príomhthoisí
| Méid | 1/2 orlach - 8 orlach |
| Aicme Brú | CL150 |
| Cuir deireadh le naisc | flange |
| Uasbhrú | 285PSI |
| Caighdeáin deartha agus déantúsaíochta | ASME B16.34 |
| Tástáil agus cigireacht | API598 |
| Toisí flange agus sonraí poll bolt | ASME B16.50 |
| Rátálacha Brú-Teocht | ASME B16.34 |
| Críochnaíonn Ceangal | RF Flanged |
| Raon Teochta | -25 ℃ ~ 150 ℃ |
| Ábhar coirp | ASTM A351 CF8M (316) |
| Ábhar Liathróid | Tiománaí ASTM A182 F316 |
| Ábhar gas | Tiománaí ASTM A182 F316 |
| Ábhar Suíochán | RPTFE(PTFE+15%fv) |
| Roghanna | Tá ábhair eile ar fáil ach iad a iarraidh. |

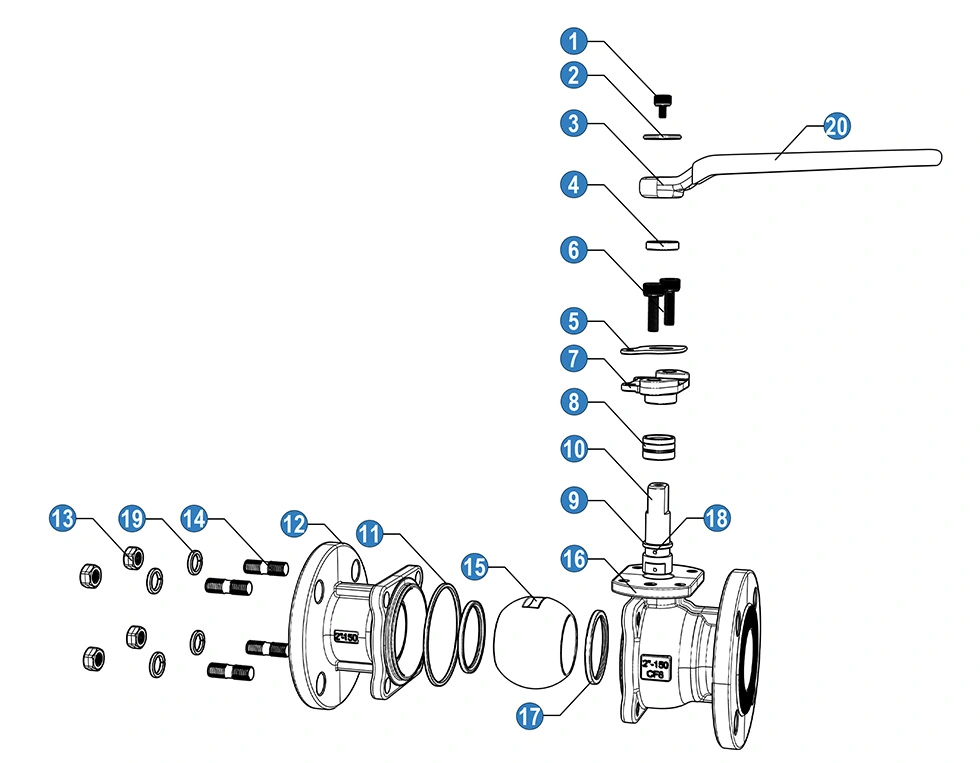

| Níl | Ainm | Ábhar |
| 1 | Bolt | SS 304 |
| 2 | Washer | SS 304 |
| 3 | Láimhseáil | Alúmanam Teilgthe |
| 4 | fáinne coinneála | SS |
| 5 | paiste treoshuímh | SS 304 |
| 6 | Bolt | SS 304 |
| 7 | Faireog | SS 304 |
| 8 | Pacáil gas | PTFE |
| 9 | Fáinne cuimilte | PTFE |
| 10 | Gas | SS 304 |
| 11 | Gasket | PTFE |
| 12 | caipín | SS 304(CF8) |
| 13 | Cnó | SS 304 |
| 14 | Bolt Graí | SS 304 |
| 15 | Liathróid | SS 304 |
| 16 | Corp | SS 304(CF8) |
| 17 | Suíochán liathróid | RPTFE |
| 18 | Feiste fhrithstatach. | SS 304 |
| 19 | Washer Earraigh | SS 304 |
| 20 | Láimhseáil Muinchille | PVC |

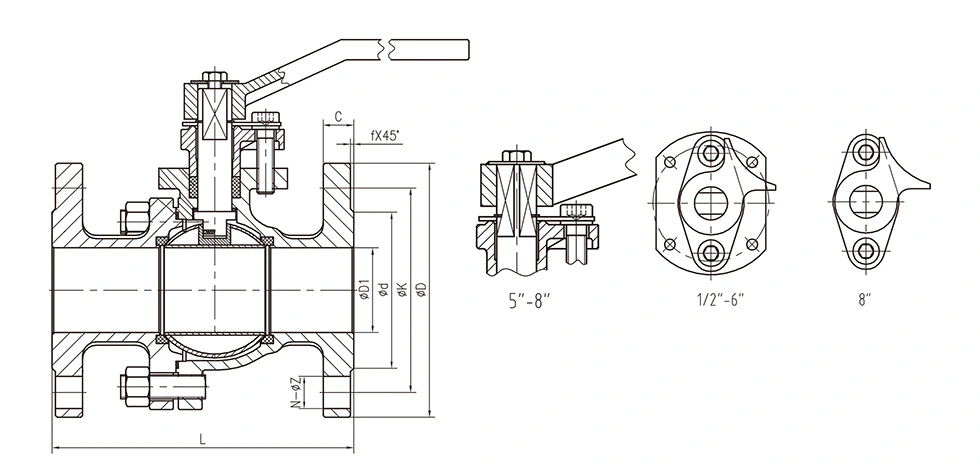

Toisí Ginearálta:
| NÍL | Méid | D1 | d | K | D | C | f | N-ΦZ |
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 |
| S063-07 | 11/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 |
| S063-08 | 11/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 |
| S063-10 | 21/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 |

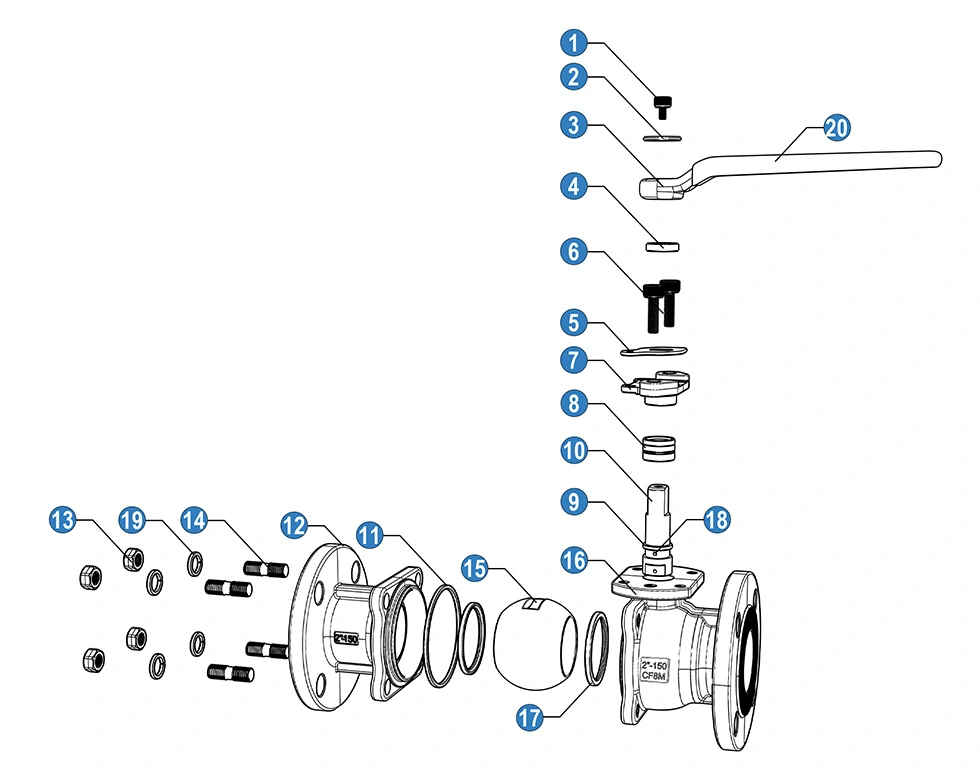

| Níl | Ainm | Ábhar |
| 1 | Bolt | SS 304 |
| 2 | Washer | SS 304 |
| 3 | Láimhseáil | Alúmanam Teilgthe |
| 4 | fáinne coinneála | SS |
| 5 | paiste treoshuímh | SS 304 |
| 6 | Bolt | SS 304 |
| 7 | Faireog | SS 304 |
| 8 | Pacáil gas | PTFE |
| 9 | Fáinne cuimilte | PTFE |
| 10 | Gas | SS 304 |
| 11 | Gasket | PTFE |
| 12 | caipín | SS 316 (CF8M) |
| 13 | Cnó | SS 304 |
| 14 | Bolt Graí | SS 304 |
| 15 | Liathróid | SS 316 |
| 16 | Corp | SS 316(CF8M) |
| 17 | Suíochán liathróid | RPTFE |
| 18 | Feiste fhrithstatach. | SS 316 |
| 19 | Washer Earraigh | SS 304 |
| 20 | Láimhseáil Muinchille | PVC |
Feidhmchláir Tionscail
Glacann ár Comhla Liathróid Flanged Cruach Dhosmálta ANSI 150LB córas séalaithe gas uathúil trí chéim, optamaithe le haghaidh oibríocht ard-timthriall, luaineacht brú agus meánchoinníollacha oibre gásacha. Seachadann sé cobhsaíocht náid-sceitheadh agus feidhmíocht frith-tuirse den scoth do chórais sreabhán tionsclaíochta éagsúla:
Tionscal Peitriliam & Ceimiceach
Oiriúnach do phíblínte próisis, línte brainse agus tarchur gáis breosla éadrom. An séala gas ilchéime go hiontaofa cosc ar sceitheadh meán inadhainte agus pléascach faoi bhrú luaineach.
Córais Gáis Speisialtachta
Ideal do lúba ardbhrú nítrigine, ocsaigine, hidrigine agus aer comhbhrúite, a úsáidtear go forleathan i ngás gearrtha léasair soláthar, stáisiún gáis agus píblínte gáis tosaithe go minic.
Innealtóireacht Cumhachta & Teirmeach
Infheidhme maidir le píblínte fóntais plandaí agus línte sreabhán cúnta. Cuireann sé i gcoinne dul in aois róin de bharr ailtéarnaigh teocht agus brú, ag cinntiú oibriú cobhsaí fadtéarmach.
Tionscal Cógaisíochta & Míncheimiceach
Soláthraíonn leithlisiú daingean le haghaidh sreabhán próisis creimneach agus íon. Seachnaíonn an dearadh séalaithe déthreo meánach sceitheadh agus éilliú seachtrach, a chomhlíonann caighdeáin arda sábháilteachta agus sláintíochta.
Córais Ghinearálta Tionscail & Hiodrálacha
Foirfe do bhinsí tástála brú agus trealamh sreabhán uathoibrithe. Déanann feidhmíocht frith-tuirse den scoth oiriúnú do cásanna oibre lasctha go minic agus brú bíog.
Cén fáth Roghnaigh Shangtai?
Córas Séalaithe Gas 3-Chéim Eisiach
Feistithe le séala príomhúil féinteannúcháin pirimideach, séala tánaisteach Viton O-ring agus fáinne V earrach-luchtaithe Belleville séala treasach. Cúitíonn a fheidhmíocht séalaithe féinfheabhsaithe caitheamh agus dífhoirmiúchán teirmeach, deireadh a chur le gas sceitheadh le linn oibriú fadtéarmach ard-timthriall.
Struchtúr Cosanta Déthreo
Coscann an córas séalaithe uasghrádaithe sceitheadh meánach inmheánach agus cuireann sé bac ar dheannach, taise agus neamhíonachtaí seachtracha ag dul isteach sa chomhla, ag leathnú go héifeachtach saol na seirbhíse agus costais chothabhála a ísliú.
Táirgeadh Caighdeánach Meiriceánach Caighdeánach
Monaraithe agus tástáladh in aghaidh API 608 / ISO 17292, ASME B16.34 agus API 598. Comhlíontach le ASME B16.5 (flange) agus ASME B16.10 (duine le duine) caighdeáin, lena n-áirithítear comhoiriúnacht iomlán le tionscadail thionsclaíocha domhanda.
Struchtúr Frith-Tuirse & Sábháilte
Seasann an comhlacht comhla athneartaithe brú cuisle agus turraingí brú dian gan dífhoirmiú. Insuite i frith-blowout cuireann struchtúr gas deireadh le guaiseacha sábháilteachta róbhrú.
Dearadh Frith-Statach Statach-Seoltach
Tagann sé le struchtúr gairmiúil frithstatach a sheolann go leanúnach leictreachas statach a ghintear trí fhrithchuimilt idir na codanna meánacha agus inmheánacha. Seachnaíonn sé carnadh statach agus rioscaí spréach, ag cinntiú oibriú sábháilte do píblínte meán inadhainte, pléascacha agus gásacha, a chomhlíonann sonraíochtaí sábháilteachta tionsclaíocha.
Cothabháil Íseal & Cost-Éifeachtach
Optamaithe le haghaidh cásanna aistrithe go minic le feidhmíocht frith-tuirse níos fearr. Laghdaíonn sé downtime trealaimh agus minicíocht athsholáthair, ag gearradh costais oibriúcháin fadtéarmacha i gcomparáid le gnáthchomhlaí aon-róin.
Tacaíocht Seirbhíse Eisiach
Tacaíocht a thabhairt do lógó saincheaptha léasair agus dearadh pacáistithe
Seirbhísí OEM / ODM a sholáthar
Iniúchadh iomlán roimh fhágáil an mhonarcha, le tuarascáil iniúchta cáilíochta ceangailte
Seirbhísí breise roghnacha amhail cosaint imbhuailte agus pacáistiú treisithe lasta farraige
CCanna
1. Cad a chiallaíonn ANSI 150LB le haghaidh comhla liathróid flanged cruach dhosmálta?
Tagraíonn ANSI 150LB don rang brú ASME Aicme 150 a úsáidtear don chomhla agus a nasc flanged. Braitheann an brú oibre incheadaithe iarbhír ar mhéid na comhla, ábhar, teocht oibriúcháin agus rátáil brú-teocht is infheidhme.
2. Cad iad na caighdeáin flange atá ar fáil don chomhla liathróid seo?
Is féidir caighdeáin flange a roghnú de réir an chórais píblíne agus riachtanais an tionscadail. Féadfaidh flanges ASME B16.5 a bheith i bhfoirmíochtaí coitianta, agus is féidir caighdeáin flange eile a mheas le haghaidh feidhmchláir shonracha.
3. Cad iad na hábhair cruach dhosmálta is féidir a úsáid don chomhla?
I measc na n-ábhar comhlacht coitianta tá 304 agus 316 cruach dhosmálta, agus an grád sonrach roghnaithe de réir na meán oibre, teocht, brú agus coinníollacha creimeadh. D’fhéadfadh teaglaim ábhar eile a bheith ar fáil ach iad a iarraidh.
4. Cad iad na meáin is féidir le Comhla Liathróid Flanged Cruach Dhosmálta ANSI 150LB a láimhseáil?
Is féidir an comhla a úsáid le haghaidh uisce, ola, gáis agus sreabhán tionsclaíochta comhoiriúnach eile. Ba cheart an comhlacht comhla, an liathróid, an suíochán agus na hábhair ina saothraítear rónta a roghnú de réir comhoiriúnacht cheimiceach, brú agus teocht an mheáin iarbhír.
5. An bhfuil an comhla liathróid flanged seo oiriúnach do sheirbhís ardteochta?
Braitheann an raon teochta is infheidhme ar na hábhair chomhla, ábhar suíocháin agus rátáil brú-teocht. Ba cheart an teocht oibriúcháin iarbhír a dhearbhú nuair a bhíonn an comhla á roghnú chun a chinntiú go bhfuil an chumraíocht oiriúnach do na coinníollacha seirbhíse atá beartaithe.
6. An féidir an comhla a sholáthar le actuator aeroibrithe nó leictreacha?
Tá. The flanged ball valve can be configured for manual, pneumatic or electric operation according to the valve size, required operating torque and control system. Ba cheart an actuator a mheaitseáil i gceart leis an gcomhla agus leis na coinníollacha oibriúcháin iarbhír.
7. Cén fhaisnéis is gá chun an comhla liathróid flanged ceart a roghnú?
Áirítear ar phríomhfhaisnéis roghnúcháin méid comhla ainmniúil, aicme brú, caighdeán flange, meán oibre, brú oibriúcháin, teocht, ábhar riachtanach agus modh oibriúcháin. Is féidir le líníochtaí píblíne nó sonraí iarratais cabhrú freisin an chumraíocht chuí a chinneadh.
8. An féidir an comhla liathróid flanged cruach dhosmálta a shaincheapadh?
Tá. Is féidir gráid ábhair, sonraíochtaí flange, ábhair shuíochán agus séalaithe, oibriú comhla agus sonraí cumraíochta eile a roghnú de réir riachtanais an tionscadail. Is féidir líníochtaí nó sonraíochtaí teicniúla a athbhreithniú roimh tháirgeadh.
