Comhla Ball Flanged Aicme ANSI 150 le Bonn ISO 5211 don Actuator

Le haghaidh leithlisiú píblíne uathoibrithe, ní mór don chumraíocht comhla an caighdeán píobaireachta, rang brú, toisí nasc agus comhéadan actuator a mheaitseáil. Comhcheanglaíonn Comhla Liathróid Flanged Aicme 150 ANSI le Bonn ISO 5211 for Actuator nasc flanged Aicme 150 le comhéadan gléasta ISO 5211, rud a ligeann don chomhla a chumrú le haghaidh oibriú láimhe nó gníomhnú aeroibrithe agus leictreach i bpáirt. Ba cheart an teaglaim comhla iarbhír agus actuator a roghnú de réir an chasmhóiminte riachtanach, na coinníollacha oibriúcháin agus an chumraíocht píblíne.

Déanann Shangtai comhlaí liathróid tionsclaíocha i Wenzhou, Zhejiang, an tSín. Clúdaíonn an táirgeadh meaisínithe, cóimeáil agus tástáil brú, agus seiceáiltear ceanglais ábhair agus tríthoiseach de réir na sonraíochta táirge is infheidhme. Is féidir líníochtaí, ceanglais ábhartha agus faisnéis actuator a athbhreithniú nuair a bhíonn gá le cumraíocht comhla ar leith.

Príomhthoisí

Tógáil Comhla agus Comhéadan Actuator

Úsáideann an comhla comhlacht flanged chun nascadh le flanges píblíne RF comhoiriúnach. Soláthraíonn an comhlacht cruach dhosmálta 316, liathróid F316 agus gas F316 atá liostaithe sa phríomhsonraíocht chumraíocht an ábhair phríomhúil, agus tá an suíochán RPTFE beartaithe d'iarratais ina bhfuil an t-ábhar suíocháin ag luí leis an meán oibriúcháin agus leis an teocht.

Soláthraíonn bonn gléasta ISO 5211 comhéadan caighdeánaithe chun gníomhaithe páirt-uaine comhoiriúnach nó socrú gléasta idirmheánach a cheangal. Sonraíonn ISO 5211 flange ceangail actuator agus toisí na gcomhpháirteanna tiomána, mar sin ba cheart an comhéadan actuator a mheaitseáil leis an méid gléasta comhla agus an chasmhóimint oibriúcháin riachtanach seachas é a roghnú de réir mhéid na comhla amháin.

Maidir le seirbhís uathoibrithe, ba cheart an chasmhóimint comhla, an t-aschur actuator, an comhéadan gléasta, an treo uainíochta agus an soláthar cumhachta nó aeir atá ar fáil a dhearbhú roimh an tionól. Is féidir lasca teorann, comhlaí solenoid, suiteoirí agus gabhálais rialaithe eile a roghnú de réir an chórais uathoibrithe.

Cumraíocht Ábhair agus Comhpháirte

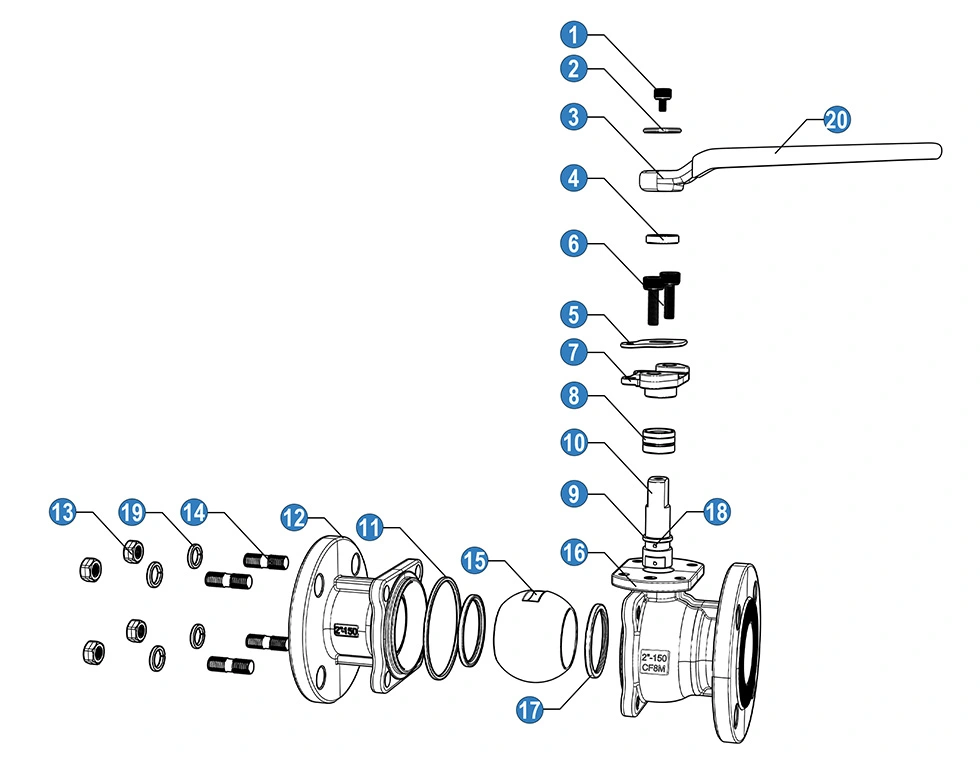

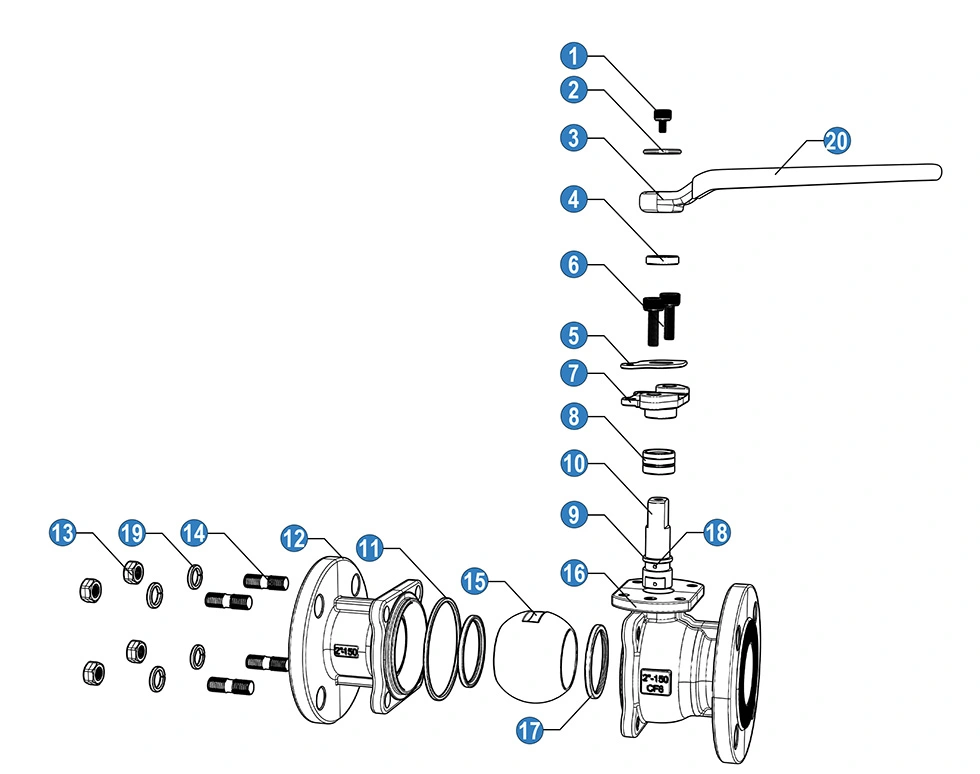

Léiríonn an liosta comhpháirteanna thuas cumraíocht ábhartha amháin. Soláthraíonn an tsonraíocht táirge cumraíocht 316 cruach dhosmálta freisin, rud a fhágann gur féidir na comhpháirteanna fliuchta a roghnú de réir na frithsheasmhachta creimeadh agus na gcoinníollacha seirbhíse is gá. Ba cheart roghnú ábhair a dhearbhú i gcoinne na sonraíochta ceannaigh iarbhír agus na ceanglais maidir le comhoiriúnacht sreabhach.

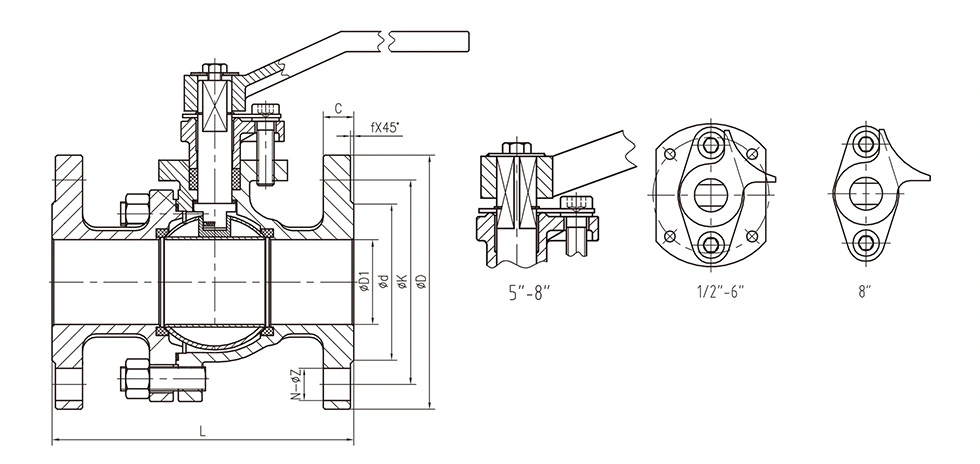

Toisí Ginearálta:

Príomhghnéithe

Ceangal Píblíne Flanged Aicme 150

Soláthraíonn an chumraíocht deiridh RF flanged nasc bolted idir an comhla agus an phíblíne. Ba cheart méid flange, socrú bolt-poill, cineál aghaidh agus toisí gaolmhara a mheaitseáil leis an flange píblíne cúplála roimh é a shuiteáil. Clúdaíonn ASME B16.5 flanges píopaí agus feistis flanged i NPS 1/2 trí NPS 24 agus cuimsíonn sé toisí flange Aicme 150 agus riachtanais brú-teocht.

Gléasta Actuator ISO 5211

Tá an comhéadan gléasta actuator beartaithe le haghaidh uathoibrithe páirt-uaine. Sainmhíníonn ISO 5211 toisí an chomhéadain ceangail agus toisí na gcomhpháirteanna tiomána a úsáidtear chun actuators comhoiriúnacha a nascadh le comhlaí tionsclaíocha. Ba cheart, dá bhrí sin, an méid gléasta agus an t-aschur actuator a sheiceáil in éineacht leis an chasmhóimint oibriúcháin comhla.

Comhpháirteanna Brú-Teorainn Cruach Dhosmálta

Úsáideann an príomh-sonraíocht ASTM A351 CF8M (316) don chomhlacht, ASTM A182 F316 don liathróid agus don gas, agus RPTFE don suíochán. Is féidir an teaglaim ábhar seo a mheas le haghaidh uisce, ola, gáis agus meáin comhoiriúnacha eile i gcás ina gcomhlíonann na hábhair roghnaithe na coinníollacha ceimiceacha agus teochta riachtanacha.

Oibríocht Ráithe Cas Air/As

Úsáideann an comhla liathróid meicníocht ceathrú cas chun bogadh idir na poist oscailte agus dúnta. Tá sé beartaithe go príomha do sheirbhís leithlisithe seachas do sníomh leanúnach. Má tá gá le rialáil sreafa, ba cheart oiriúnacht na comhla, na suíochán agus na coinníollacha oibriúcháin a mheas roimh an roghnú.

Tógáil fhrithstatach

Áirítear ar na liostaí ábhar feiste fhrithstatach do chumraíocht na comhla. I gcás ina n-éilíonn an t-iarratas feidhmíocht fhrithstatach, ba cheart sonraíocht iomlán na comhla agus na ceanglais tástála is infheidhme a dhaingniú leis na doiciméid ordaithe.

Feidhmchláir tipiciúla

Cóireáil Uisce:Oiriúnach chun línte uisce comhoiriúnacha, trealamh próisis agus scipéid chóireála a leithlisiú nuair is gá nasc flanged.

Córais Ola agus Gáis:Infheidhme maidir le píblínte agus trealamh ola agus gáis comhoiriúnach nuair a chomhlíonann na hábhair chomhla, an rang brú agus an chumraíocht séalaithe na ceanglais seirbhíse.

Próiseáil Cheimiceach:Is féidir é a úsáid le haghaidh aonrú sreabhán próisis nuair a bhíonn an corp, an liathróid, an gas, an suíochán agus na hábhair gasket comhoiriúnach go ceimiceach leis an meán.

Trealamh Próiseas Tionscail:Ceadaíonn an comhéadan gléasta actuator an chomhla a ionchorprú i sciorrthaí uathoibrithe, iomadúil agus trealamh óna dteastaíonn cianrialú oscailte/dlúth.

Leithlisiú Ginearálta Píblíne:Oiriúnach do chórais phíobáin thionsclaíocha a dteastaíonn comhla liathróid flanged Aicme 150 agus oibríocht stoptha láimhe nó uathoibrithe uathu.

Roghnú Actuator

Ba cheart go mbeadh roghnú actuator bunaithe ar chasmhóimint oibriúcháin riachtanach na comhla seachas ar mhéid an phíobáin ainmniúil amháin. Is féidir le méid na comhla, an t-ábhar suíocháin, an brú difreálach, an meán, an teocht agus an minicíocht oibriúcháin tionchar a imirt ar fad ar riachtanas an chasmhóiminte.

Le haghaidh gníomhachtú aeroibrithe, deimhnigh an brú aeir atá ar fáil, an chasmhóimint aschuir actuator, an suíomh teip agus na gabhálais rialaithe. Le haghaidh gníomhachtú leictreach, seiceáil an chasmhóimint riachtanach, an soláthar cumhachta, an timthriall oibriúcháin agus na ceanglais aiseolais. Ba cheart go gcomhfhreagródh comhéadan gléasta ISO 5211 don actuator roghnaithe agus don socrú cúplála.

Breithnithe Roghnúcháin agus Suiteála

Roimh ordú, deimhnigh an méid ainmniúil, rang brú Aicme 150, toisí flange, aghaidh RF, brú oibriúcháin, teocht, comhlacht meánach agus riachtanach agus ábhair Baile Átha Troim. Maidir le comhlaí uathoibrithe, cuir an cineál actuator, an chasmhóimint riachtanach, an comhéadan gléasta agus na ceanglais rialaithe ar fáil.

Sula ndéantar é a shuiteáil, déan iniúchadh ar aghaidheanna an flange agus foircinn na comhla le haghaidh damáiste nó éillithe. Ailínigh na flanges cúplála i gceart agus déan na boltaí níos doichte go cothrom ag baint úsáide as gasket oiriúnach agus an nós imeachta suiteála is infheidhme. Seachain brú ar an bpíblíne chun ailíniú tríd an gcomhlacht comhla.

Tar éis suiteáil actuator, fíoraigh an treo rothlaithe agus na teorainneacha oscailte / dúnta sula gcuirfear an comhla i seirbhís. Ba cheart go mbeadh dóthain tacaithe ag gníomhaithe nó giarbhoscaí troma nuair is gá ionas nach n-aistrítear ualaí seachtracha iomarcacha chuig an gcomhéadan gléasta comhla.

Réamhchúraimí Úsáide

Oibriú an chomhla laistigh de na teorainneacha sonraithe brú agus teochta. Níor cheart go gcaithfí leis an luach 285PSI sa tábla táirge mar bhrú uilíoch incheadaithe do gach méid agus teocht; ba cheart an rátáil brú-teocht is infheidhme a dhearbhú don chumraíocht iarbhír.

Déan an píblíne a shruthlú roimh choimisiúnú chun an fhéidearthacht go dtiocfaidh smionagar isteach sa chomhla a laghdú agus damáiste a dhéanamh don suíochán nó do na dromchlaí séalaithe.

Ná húsáid an comhla liathróid le haghaidh sníomh leanúnach mura bhfuil measúnú teicniúil déanta ar an bhfeidhmchlár maidir leis an suíochán roghnaithe agus na coinníollacha oibriúcháin.

Sula ndéantar cothabháil, leithlisigh agus díbhrúigh an phíblíne agus deimhnigh go bhfuil an comhla sábháilte le seirbhís. Maidir le comhlaí uathoibrithe, dínasc nó leithrigh an chumhacht actuator nó an fhoinse rialaithe mar a cheanglaítear leis an nós imeachta cothabhála is infheidhme.

Cigireacht Cáilíochta agus Doiciméadúchán

Is féidir le hiniúchadh táirgeachta fíorú ábhair, cigireacht tríthoiseach, cóimeáil coirp agus tástáil brú a chlúdach de réir na gceanglas táirge agus ordaithe is infheidhme. Úsáidtear API 598 le haghaidh riachtanais iniúchta agus tástála comhla, agus tugann ASME B16.34 aghaidh ar dhearadh comhla ábhartha, ar theocht brú agus ar riachtanais tríthoiseacha.

Maidir le tionscadail a dteastaíonn inrianaitheacht uathu, ba cheart an grád ábhair, an tsonraíocht comhla, na ceanglais tástála agus an chumraíocht actuator a dhearbhú roimh tháirgeadh. Is féidir le Shangtai athbhreithniú a dhéanamh ar líníochtaí teicniúla agus faisnéis iarratais nuair a éilíonn tionscadal comhla ar leith agus cumraíocht uathoibrithe.

CCanna

1. Cad a úsáidtear le haghaidh Comhla Liathróid Flanged Aicme 150 ANSI le Bonn ISO 5211 le haghaidh Actuator?

Úsáidtear Comhla Liathróid Flanged Aicme 150 ANSI le Bonn ISO 5211 le haghaidh Actuator le haghaidh aonrú ar / as i gcórais phíobáin thionsclaíocha ina bhfuil gá le nasc flanged Aicme 150 agus comhéadan actuator páirt-cas. Is féidir é a chumrú le haghaidh oibriú láimhe nó rialú uathoibrithe ag brath ar mhéid na comhla, an chasmhóiminte oibriúcháin agus riachtanais an chórais.

2. Cad é an difríocht idir rátáil Aicme 150 agus an brú uasta atá liostaithe sa tábla?

Is ainmniú aicme brú é Aicme 150, agus is é an 285PSI atá liostaithe uasluach brú a bhaineann go sonrach le táirge. Ba cheart an brú oibre incheadaithe a dhearbhú de réir mhéid, ábhar, teocht na comhla agus an rátáil brú-teocht is infheidhme seachas glacadh leis go mbaineann luach brú amháin le gach coinníoll oibriúcháin.

3. Cén actuator is féidir a shuiteáil ar an gcomhla?

Is féidir actuators páirt-casadh aeroibrithe agus leictreacha a mheas nuair a mheaitseálann a gcomhéadan gléasta agus an chasmhóimint aschuir an comhla. Féadfar gníomhnú hiodrálach a mheas freisin le haghaidh cumraíochta oiriúnach. Ba cheart go n-áireofaí i roghnú actuator ceanglais chasmhóiminte, rothlaithe, soláthair cumhachta nó aeir agus rialaithe.

4. Cén fáth a úsáidtear RPTFE don suíochán comhla?

Sonraítear RPTFE mar an t-ábhar suíocháin i gcumraíocht an táirge a sholáthraítear. Braitheann a oiriúnacht ar an meán oibriúcháin, brú agus teocht. Má bhaineann an t-iarratas le ceimiceáin ionsaitheach nó teocht lasmuigh den raon luaite, ba cheart athbhreithniú a dhéanamh ar na hábhair suíochán agus séalaithe roimh an roghnú.

5. Cad ba cheart a dhearbhú sula n-ordaítear comhla liathróid flanged?

Deimhnigh an méid comhla, rátáil Aicme 150, caighdeán flange agus aghaidh, meánach, brú, teocht, teaglaim ábhar agus modh oibriúcháin. Le haghaidh comhla uathoibrithe, ba cheart an cineál actuator, an chasmhóiminte, méid gléasta ISO 5211 agus ceanglais rialaithe a sholáthar freisin.

6. An féidir an t-ábhar comhla a athrú ó 316 cruach dhosmálta?

Is féidir cumraíochtaí ábhartha eile a mheas de réir an iarratais. Ba cheart go gcuirfí san áireamh i roghnú ábhar coinníollacha creimeadh, brú, teocht agus comhoiriúnacht leis an meán oibre. Ba cheart an comhlacht deiridh, an liathróid, an gas agus na hábhair suíocháin a dhearbhú i sonraíocht an táirge roimh tháirgeadh.
