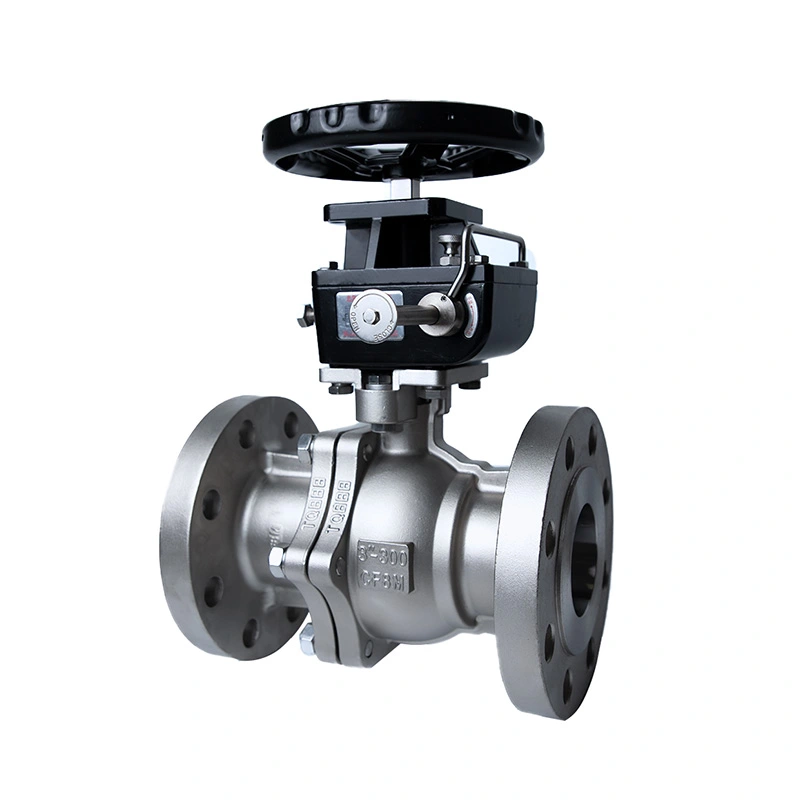

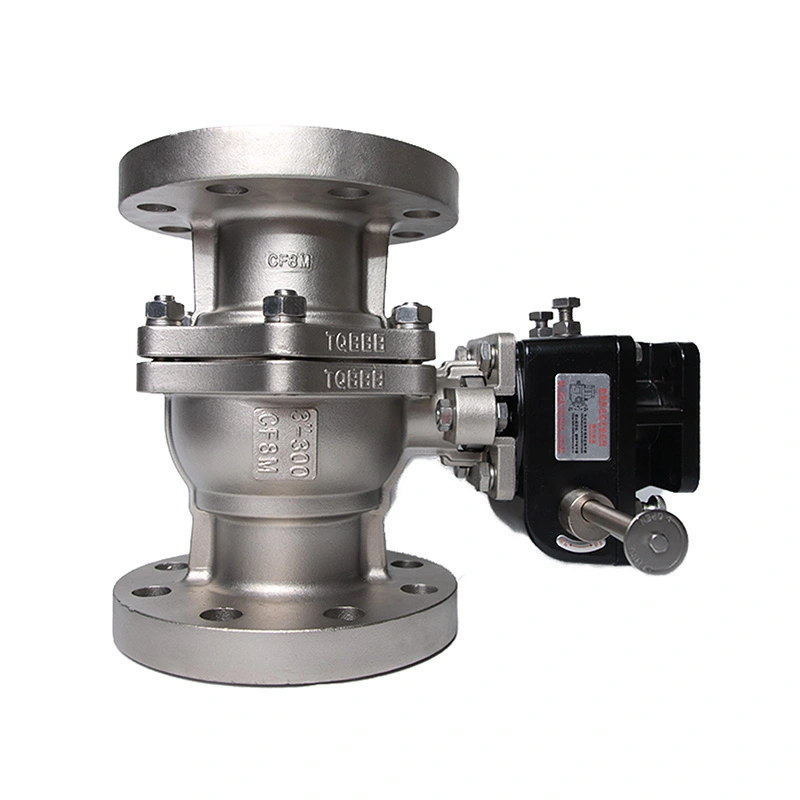

Comhla Liathróid Flanged ANSI 300LB le Bonn ISO 5211 don Actuator

Tá Comhla Liathróid Flanged ANSI 300LB le Bonn ISO 5211 for Actuator cumraithe le haghaidh aonrú píblíne tionsclaíoch nuair a theastaíonn comhla flanged Aicme 300 agus oibríocht réidh le hachtúire. Sonraítear a theorainn brú cruach dhosmálta agus comhpháirteanna inmheánacha don raon brú agus teochta liostaithe, agus is féidir cumraíocht na comhla a mheaitseáil le hoibriú láimhe, aeroibrithe nó leictreach de réir an iarratais.

Déanann Shangtai comhlaí liathróid tionsclaíocha i Wenzhou, Zhejiang, an tSín, le meaisínithe, cóimeáil, tástáil brú, cigireacht, agus ullmhúchán deiridh a dhéantar de réir na gceanglas táirge is infheidhme. Le haghaidh orduithe tionscadail, is féidir toisí comhla, cumraíochtaí ábhartha, ceanglais actuator, líníochtaí, agus doiciméadú teicniúil a dhearbhú roimh tháirgeadh.

Príomhthoisí

Tógáil Comhlaí agus Roghnú Ábhar

Úsáideann an comhla comhlacht cruach dhosmálta le tógáil ASTM A351 CF8M (316), agus sonraítear an liathróid agus an gas mar ASTM A182 F316. Soláthraíonn na hábhair seo cumraíocht comhsheasmhach cruach dhosmálta don teorainn brú agus na príomhchodanna fliuchta. Roghnaítear an suíochán RPTFE, comhdhéanta de PTFE le filler 15%, don raon oibriúcháin luaite agus ba cheart é a dhearbhú i gcoinne mheán an phróisis iarbhír agus an teocht roimh ordú.

Comhlacht Cruach Dhosmálta

Is é an comhlacht ASTM A351 CF8M (316) príomh-struchtúr brú na comhla. Is féidir tógáil cruach dhosmálta a mheas le haghaidh meáin thionsclaíocha ina bhfuil comhoiriúnacht ábhair agus friotaíocht creimeadh ina bhfachtóirí roghnúcháin tábhachtacha.

316 Liathróid agus Gas

Úsáideann an liathróid agus an gas ábhar ASTM A182 F316 de réir na cumraíochta liostaithe. Soláthraíonn an liathróid an eilimint rialaithe sreafa ceathrú cas, agus aistríonn an gas an chasmhóimint oibriúcháin ón láimhseáil nó ón actuator go dtí an liathróid.

Suíochán RPTFE

Soláthraíonn suíochán RPTFE an comhéadan séalaithe timpeall an liathróid. Ba cheart roghnú suíocháin a sheiceáil i gcoinne an mheán, teocht oibriúcháin, brú, agus coinníollacha seirbhíse riachtanacha toisc go bhféadfadh comhoiriúnacht suíochán comhla a bheith éagsúil idir sreabhán próisis éagsúla.

Cumraíocht Comhla Liathróid Flanged Aicme 300

Tá cumraíocht Aicme 300 beartaithe le haghaidh córais píopaí a éilíonn rang brú níos airde ná Aicme 150. Is é 740PSI an brú uasta liostaithe, ach níor cheart an brú oibre incheadaithe a chinneadh ón rang ainmniúil amháin. Braitheann cumas brú iarbhír ar mhéid na comhla, ábhar, teocht, agus an rátáil brú-teocht is infheidhme.

Soláthraíonn na foircinn RF flanged nasc bolted le flanges píblíne meaitseála. Le linn an roghnúcháin, ba cheart méid an phíobáin ainmniúil, toisí flange, rang brú, cineál aghaidh, socrú gasket, sonraíocht bolt, agus an spás suiteála atá ar fáil a sheiceáil i gcoinne an chórais píopaí.

Gléasta Actuator ISO 5211

Is féidir Comhla Liathróid Flanged ANSI 300LB le Bonn ISO 5211 for Actuator a chumrú le haghaidh oibriú uathoibrithe trína chomhéadan gléasta ISO 5211. Ba cheart an actuator a roghnú de réir chasmhóiminte oibriúcháin na comhla agus na coinníollacha seirbhíse iarbhír seachas de réir mhéid na comhla amháin.

Is féidir gníomhaithe aeroibrithe agus leictreacha a mheas le haghaidh rialú uathoibrithe ar/as. Ag brath ar an gcóras rialaithe, d'fhéadfadh go mbeadh gá le comhpháirteanna breise cosúil le comhlaí solenoid, lasca teorann, feistí aiseolais suímh, nó suiteálaithe. Ba cheart an comhéadan gléasta atá ar fáil, an chasmhóimint actuator, an uillinn uainíochta, an soláthar cumhachta nó an aeir, agus an comhartha rialaithe a dhearbhú roimh an tionól.

Oibríocht Láimhe

Is féidir oibriú láimhe a úsáid i gcás ina n-oibrítear an comhla go háitiúil agus nach bhfuil gá le rialú uathoibríoch. Ba cheart an modh oibriúcháin a roghnú de réir mhéid na comhla, suíomh suiteála, minicíocht oibriúcháin, agus chasmhóiminte oibriúcháin riachtanach.

Gníomhú Aeroibrithe

Tá gníomhnú aeroibrithe oiriúnach do chórais ina bhfuil aer comhbhrúite ar fáil agus ina bhfuil gá le hoibríocht ceathrú cas. Ba cheart go n-áireofaí ar chasmhóiminte actuator liúntas cuí do choinníollacha oibriúcháin na comhla agus cuimilte suíocháin.

Gníomhachtú Leictreach

Is féidir gníomhú leictreach a úsáid nuair is gá an comhla a chomhtháthú i gcóras rialaithe leictreachais. Ba cheart voltas, timthriall dleachta, chasmhóiminte, teorainneacha taistil, riachtanais aiseolais, agus coinníollacha comhshaoil ​​a dhearbhú le linn roghnú actuator.

Próiseas Táirgthe

1. Deimhniú Teicniúil

Roimh an táirgeadh, déantar athbhreithniú ar an méid comhla riachtanach, rátáil Aicme 300, ábhair chomhlachta agus Baile Átha Troim, meán oibre, teocht, cumraíocht suíocháin, toisí nasc, modh oibriúcháin, agus riachtanais actuator. Is féidir líníochtaí agus sonraíochtaí teicniúla a sheiceáil nuair a bhíonn an comhla mar chuid de thionscadal píobaireachta nó uathoibrithe níos mó.

2. Ullmhú agus Cigireacht Ábhar

Déantar ábhair ag teacht isteach agus comhpháirteanna ceannaithe a sheiceáil de réir na gceanglas táirgthe agus cigireachta is infheidhme. Is féidir sainaithint ábhar, toisí, riocht an dromchla, agus doiciméadú ábhar tacaíochta a athbhreithniú le haghaidh orduithe óna dteastaíonn inrianaitheacht.

3. Meaisínithe CNC

Úsáidtear meaisínithe CNC le haghaidh comhéadain comhlacht comhla, dromchlaí flange, comhpháirteanna liathróid agus gas, limistéir ina saothraítear rónta, poill bolt, agus gnéithe cruinneas eile. Tá rialú toisí tábhachtach chun ailíniú ceart a choinneáil idir an comhlacht comhla, nasc píblíne, agus comhpháirteanna oibriúcháin.

4. Ullmhúchán Comhpháirte

Ullmhaítear liathróidí comhla, dromchlaí séalaithe, gais, suíocháin, pacáil, gaiscéid, dúntóirí, agus comhpháirteanna eile roimh an tionól. Braitheann críochnú dromchla agus riachtanais glantacháin ar an ábhar agus ar an iarratas atá beartaithe.

5. Cigireacht Tionóil agus In-Phróisis

Déantar comhpháirteanna inmheánacha a chur le chéile de réir na cumraíochta sonraithe. Is féidir le seiceálacha ailíniú gas, gluaiseacht liathróid, suiteáil comhpháirteanna séalaithe, toisí flange, cóimeáil coirp, agus toisí comhéadan gléasta actuator.

6. Tástáil Brú agus Feidhme

Cuirtear comhlaí críochnaithe faoi réir tástálacha infheidhme brú bhlaosc agus sceite suíocháin. Déantar feidhm oibriúcháin, coinníollacha a bhaineann le casmhóiminte, cuma, marcáil, agus míreanna iniúchta sonraithe eile a sheiceáil freisin sula scaoiltear iad.

7. Cigireacht Deiridh agus Pacáistiú

Clúdaíonn an t-iniúchadh deiridh sainaithint táirge, doiciméid riachtanacha, riocht comhla, clúdaigh chosanta, gabhálais agus pacáistiú. Ba cheart aghaidheanna flange agus dromchlaí naisc nochta eile a chosaint le linn iompair chun an baol damáiste láimhseála a laghdú.

Feidhmchláir tipiciúla

Cóireáil Uisce agus Píobáil Fóntais

Úsáidtear é le haghaidh aonrú i dtrealamh cóireála uisce, píblínte fóntais, córais caidéalaithe, agus feidhmchláir uisce tionscail ghaolmhara nuair a bhíonn na hábhair roghnaithe ag luí leis an meán seirbhíse.

Córais Ola agus Gáis

Infheidhme maidir le leithlisiú píblíne agus naisc trealaimh i gcórais ola agus gáis i gcás ina gcomhlíonann an aicme brú, sonraíocht ábhair, cumraíocht suíocháin, agus caighdeáin infheidhme ceanglais an tionscadail.

Próiseáil Cheimiceach

Is féidir a shonrú le haghaidh meáin phróiseas ceimiceach comhoiriúnach. Ba cheart go mbreathnódh roghnú ábhair ar chomhdhéanamh ceimiceach, ar thiúchan, ar theocht, ar bhrú, agus ar na héifeachtaí féideartha ar an gcorp, ar an liathróid, ar an ngas agus ar an suíochán.

Cumhacht agus Córais Próiseas Tionscail

Déanann an nasc flanged agus cumraíocht Aicme 300 an comhla seo oiriúnach do phíobáin roghnaithe próisis thionsclaíocha, fóntais, agus córais chumhachta nuair is gá naisc phíblíne bolted agus leithlisiú ceathrú cas.

Breithnithe Roghnúcháin agus Suiteála

Ba cheart go dtosódh roghnú na comhla leis na coinníollacha oibriúcháin iarbhír seachas an méid píopa ainmniúil ina n-aonar. Ba cheart an fhaisnéis seo a leanas a dheimhniú roimh ordú:

Meánach:Sainaithin an sreabhán agus seiceáil a chomhoiriúnacht leis an gcorp, an liathróid, an gas, an suíochán, an pacáil agus na hábhair gaiscéid.

Brú agus Teocht:Deimhnigh brú oibriúcháin gnáth agus uasta, raon teochta, luaineachtaí brú, agus rátálacha brú-teocht is infheidhme.

Ceangal Flage:Meaitseáil méid flange na comhla, rátáil Aicme 300, aghaidh RF, socrú poll-bolg, cineál gasket, agus toisí flange píblíne.

Cumraíocht Sreafa agus Poirt:Deimhnigh an bhfuil gá le tógáil lán-chalafoirt nó calafort laghdaithe bunaithe ar chumas sreafa, titim brú agus riachtanais phíobáin.

Actuator:Maidir le comhlaí uathoibrithe, cuir an chasmhóimint oibriúcháin riachtanach, cineál actuator, soláthar cumhachta nó aeir, comhartha rialaithe, agus ceanglais aiseolais ar fáil.

Suiteáil:Ba cheart flanges píblíne a ailíniú i gceart roimh boltáil. Níor cheart go gcuirfí iallach ar an gcomhla a bheith suite chun cúiteamh a dhéanamh ar mhí-ailíniú píopa, agus ba cheart go bhfanfadh an comhla laistigh dá teorainneacha sonraithe brú agus teochta le linn oibriú.

Tástáil agus Doiciméadúchán

Is féidir le hiniúchadh comhla tástáil brú bhlaosc, tástáil sceite suíocháin, cigireacht tríthoiseach, seiceálacha oibriúcháin, iniúchadh amhairc, agus fíorú marcála de réir na gceanglas ordaithe is infheidhme. Tá API 598 sonraithe chun an comhla seo a thástáil agus a iniúchadh.

Is féidir doiciméadú teicniúil a sholáthar de réir chumraíocht an táirge agus riachtanais an tionscadail. D’fhéadfadh go n-áireofaí sna doiciméid atá ar fáil bileoga sonraí táirge, líníochtaí tríthoiseacha, faisnéis ábhartha, taifid iniúchta, agus doiciméid tástála infheidhme.

CCanna

C1: Cad a úsáidtear le haghaidh Comhla Ball Flanged ANSI 300LB le Bonn ISO 5211 le haghaidh Actuator?

Úsáidtear Comhla Liathróid Flanged ANSI 300LB le Bonn ISO 5211 for Actuator le haghaidh aonrú píblíne tionsclaíoch agus rialú sreabhán uathoibríoch ar / as. Tá sé oiriúnach d'iarratais comhoiriúnacha uisce, ola, gáis, ceimiceacha, fóntais agus próisis thionsclaíocha laistigh de na teorainneacha sonraithe brú, teochta agus ábhair.

C2: Ciallaíonn Aicme 300 gur féidir leis an gcomhla oibriú i gcónaí ag 300 psi?

Is ainmniú aicme brú é Aicme 300 seachas luach brú seasta i psi. Athraíonn an brú oibre incheadaithe de réir ábhar comhla, méid, teocht oibriúcháin, agus an rátáil brú-teocht is infheidhme.

C3: Conas ba chóir an actuator a roghnú?

Ba cheart an actuator a roghnú de réir chasmhóiminte oibriúcháin riachtanach na comhla, coinníollacha seirbhíse, minicíocht oibriúcháin, agus riachtanais rialaithe. Maidir le gníomhú aeroibrithe nó leictreach, ba cheart an comhéadan gléasta agus sonraíochtaí actuator a sheiceáil freisin roimh an tionól.

C4: Cén t-ábhar suíocháin a sholáthraítear leis an gcomhla seo?

Úsáideann an chumraíocht liostaithe RPTFE (PTFE+15%fv) mar ábhar na suíocháin. Féadfar cumraíochtaí suíocháin nó séalaithe eile a mheas nuair a éilíonn meáin éagsúla nó coinníollacha teochta ábhar difriúil.

C5: An féidir actuator aeroibrithe nó leictreach a sholáthar don chomhla?

Tá. Is féidir an comhla a chumrú le haghaidh oibriú láimhe nó a sholáthar le gníomhú aeroibrithe nó leictreach comhoiriúnach. Ba cheart roghnú actuator a dhearbhú de réir mhéid na comhla, an chasmhóiminte oibriúcháin, an modh rialaithe, agus na ceanglais suiteála.

C6: Cén fhaisnéis ba cheart a sholáthar nuair a iarrtar luachan?

Áirítear ar fhaisnéis úsáideach méid comhla, rang brú, meán, brú oibriúcháin, teocht, ábhar comhlacht, ábhar suíocháin, ceanglais flange, modh oibriúcháin, sonraíochtaí actuator, cainníocht, agus aon líníochtaí riachtanacha nó caighdeáin theicniúla.

C7: An féidir líníochtaí teicniúla agus doiciméid ábhartha a sholáthar?

Tá. Is féidir líníochtaí táirge, faisnéis tríthoiseach, sonraí ábhartha, taifid iniúchta, agus doiciméid theicniúla eile is infheidhme a sholáthar de réir chumraíocht na comhla agus riachtanais an tionscadail.
